Физические законы, знакомые большинству из школьного курса, играют ключевую роль в понимании принципов регулировки воздушного потока. Для этих целей в системах вентиляции активно применяются шиберы, известные также как шиберные заслонки, клапаны и задвижки.
Что такое шибер для вентиляции
Например, каждый из нас знает, что при разводке огня в русской печи необходимо сначала открыть заслонку в дымоходе, чтобы создать необходимую тягу. После того как дрова прогорят, заслонку следует закрыть, чтобы сохранять тепло внутри помещения и не позволять ему уходить на улицу.
Шибер для вентиляции является аналогом этой заслонки, но применяется в воздушных каналах. Само слово «шибер» происходит из немецкого языка и переводится как задвижка. Это отражает его основное назначение.
Основной функцией вентиляционного шибера является регулирование движения воздушных потоков в вентиляционной системе. С помощью этой небольшой, но важной детали воздуховода можно значительно улучшить эффективность работы всей вентиляционной системы.

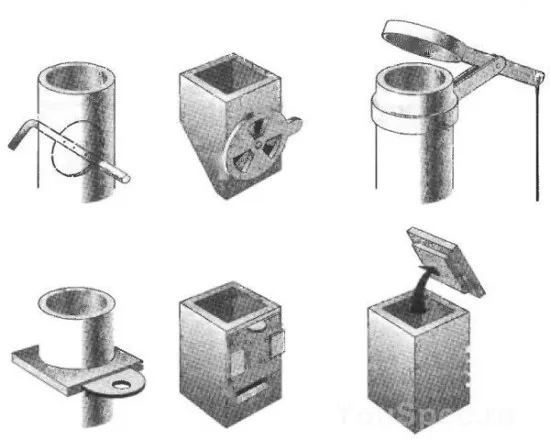

Какие бывают разновидности шибера?

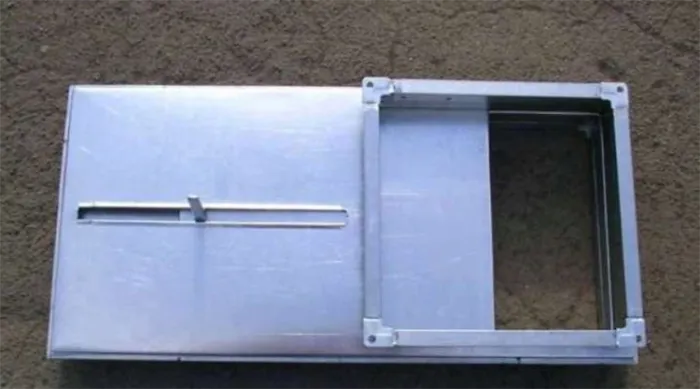

- Горизонтальный шибер – это металлическая пластина, движущаяся в направляющих, которая может полностью либо частично перекрывать воздуховод в горизонтальной плоскости.
- Поворотный шибер, также называемый дроссельной заслонкой, представляет собой пластину, установленную на оси в воздуховоде и поворачивающуюся при помощи специальной ручки.
Кроме того, шиберы различаются по форме: круглый (см. Круглый шибер) и прямоугольный (см. Прямоугольный шибер). Это различие определяет их установку в воздуховоды круглого (см. Круглые воздуховоды) и прямоугольного сечения (см. Прямоугольные воздуховоды).
Предназначение и принцип действия
Шибер для вентиляции представляет собой клапан, который может либо полностью, либо частично перекрывать движение воздушных потоков в воздуховоде. В буквальном смысле, слово «schieber» с немецкого языка переводится как «защелка» или «задвижка». Это название полностью отражает назначение устройства: регулирование вентиляционных потоков. Шиберы часто путают с дроссельными заслонками, однако этот термин применяется только к устройствам с поворотным механизмом.
Принцип работы шибера аналогичен работе печной заслонки, используемой для контроля тяги в трубе дымохода. В процессе разведения огня, заслонка открывается, позволяя воздуху свободно проходить от поддувала до дымохода. В ходе активного горения заслонку слегка закрывают, чтобы предотвратить быстрое сгорание топлива, а когда угольки уже почти угасли, заслонку закрывают почти полностью, оставляя лишь небольшую щель.
Таким образом, печная заслонка служит регулятором тяги, позволяя контролировать скорость движения и интенсивность воздушных потоков через дымоход. Аналогичным образом функционирует и вентиляционный шибер, который может как увеличивать, так и ограничивать потоки воздуха, а также выравнивать сопротивление воздушных потоков в воздуховоде и регулировать их движение из основной части в ответвления. Шиберные заслонки могут быть установлены на воздуховоды, изготовленные из различных материалов, включая пластиковые.
Технические характеристики
Конструкция шиберов определяется тем, где они устанавливаются, какой температуре подвергаются воздушные массы и какой формы воздуховоды. Все заслонки обладают абсолютно гладкой поверхностью, что необходимо для работы в условиях температурных колебаний и легкости в очистке. Кроме того, шибер должен иметь перфорацию или щелевые отверстия, чтобы не допустить полной блокировки притока свежего воздуха, тем самым поддерживая оптимальный микроклимат в помещениях.
Шиберы делятся на выдвижные и поворотные. Первые используются в системах с принудительной циркуляцией воздуха и они выполнены из стали. Устанавливаются они перпендикулярно движению воздушного потока, что позволяет контролировать объем воздуха и при необходимости его изменять.
Поворотные модели, часто называемые дроссельными заслонками, могут устанавливаться в системах с естественной тягой. Они представляют собой пластину, закреплённую на оси, которую можно поворачивать с помощью ручки. Ручка крепится к пластине болтом и гайкой-барашком, а каждый поворот открывает заслонку на 10 градусов. Все компоненты клапана сделаны из оцинкованной стали и могут быть дополнительно окрашены для защиты от коррозии.
В системах приточно-вытяжной вентиляции установка шиберов осуществляется в разрыв воздуховода перед вентилятором. Это расположение не дает электродвигателю перегреваться: при запуске вентилятора задвижку закрывают, а после достижения рабочей скорости – открывают. В этом контексте шибер играет роль пусковой заслонки, увеличивая эффективность работы вентилятора и продлевая его срок службы.
Технические характеристики устройства
Задвижки имеют простую конструкцию, но встречаются в двух вариантах:
В первом случае устройства выглядят как стальная пластина, которая может перемещаться по специальным канавкам в воздуховоде, позволяя полностью перекрывать воздушные потоки. Пластина устанавливается строго перпендикулярно воздухопотоку и сохраняет это положение в процессе эксплуатации.
Что касается поворотных шиберов, они обладают возможностью перемещения по оси внутри трубы. Управление такими устройствами обеспечивается специальными ручками. Установить клапаны необходимо так, чтобы обеспечить доступ к ним в случае обслуживания или необходимости. Чтобы зафиксировать положение подвижного шибера, предусмотрен специальный болт, а также разметка на пластине с делениями, где каждое деление соответствует десяти градусам. Данная конструкция очень похожа на дроссельную заслонку, применяемую в автомобилях или другом оборудовании.
Все элементы шибера для вентиляции имеют гладкую поверхность, чтобы минимизировать сопротивление воздуха. В системах с принудительной вентиляцией полное перекрытие вентиляционных каналов категорически запрещено, поскольку это может привести к накоплению давления, что негативно скажется на работе системы.
Для предотвращения случайного изменения положения задвижки и повреждения устройства, в конструкции пластин шибера предусмотрены специальные воздушные отверстия.
Где лучше всего установить шибер?
Использование шиберов рекомендовано в различных климатических системах, особенно в тех, где установлены вентиляторы. Задвижки обязательно следует устанавливать на трубах дымоудаления. Современные шиберы для дымоходов изготавливаются из стали, иногда с оцинкованным покрытием, и обладают высокой прочностью и стойкостью к неблагоприятным воздействиям окружающей среды.
Металлические пластины шибера для дымохода будут двигаться по специально предусмотренным пазам. Они способны выдерживать значительное давление воздуха и функционировать безотказно.
Шиберы должны устанавливаться перед вентиляторами, чтобы они выполняли функцию пускового органа. Это помогает избежать перегрева мотора: при стартовых условиях заслонка закрыта, а по мере достижения рабочей скорости вентилятора открылось отверстие. Это обеспечивает равномерное движение воздуха по системе без перегрузок. Если в помещениях есть серьезные проблемы с воздухообменом, может потребоваться установка нескольких шиберов. С их помощью можно оптимально настроить вентиляцию так, чтобы в каждой комнате обеспечивался максимальный комфорт для людей.
Не менее важны и шиберы для вытяжных систем, которые должны быть термостойкими. Например, некоторые модели способны выдерживать температуры до 1000 градусов Цельсия. Такие шиберы для воздуховодов демонстрируют устойчивость к агрессивным средам и способны обеспечивать необходимую функциональность даже в самых сложных условиях эксплуатации.
В наши дни поворотные шиберы становятся все более популярными. Они чаще всего применяются в системах с естественной циркуляцией воздуха и имеют простую конструкцию, не предназначенную для жестких нагрузок. Тем не менее, такие клапаны эффективно выполняют свои основные задачи. Установка шиберов для воздуховодов возможна в различных местах, главное – учитывать конструкционный принцип всей вентиляционной системы.
Компания Винтэл предлагает исключительно качественную продукцию. Все шиберы, представленные в каталоге, имеют долгосрочную гарантию.
Подробнее о технических характеристиках шиберных заслонок
В нашем ассортименте доступны шиберы из оцинкованной стали следующих типов:
- Выдвижной. Это шибер, выполненный в виде стальной пластины, которая по мере необходимости перемещается по канавкам воздуховода, позволяя перекрыть воздушные потоки полностью.
- Поворотный. Этот тип шибера предусматривает возможность поворота по оси внутри вентиляционной трубы и управляется с помощью специальной ручки. При установке поворотного шибера важно учесть, чтобы обеспечить свободный доступ к нему в случае необходимости технического обслуживания.
Независимо от типа, все элементы шибера имеют гладкую поверхность, что значительно снижает сопротивление воздушных потоков.
Важно! Полное перекрытие вентиляционных каналов в системах с принудительной вентиляцией категорически воспрещено. Для снижения риска непреднамеренного закрытия и повреждения устройства предусмотрены отверстия.
Конструктивное исполнение шиберов
Выдвижные и поворотные конструкции шиберов разрабатываются для использования в различных вентиляционных систем, учитывая при этом множество факторов, таких как температура потоков воздуха и форма воздуховода, на который будет установлена заслонка.
Прямой шибер применяется в системах принудительной вентиляции. Изготавливаются такие устройства из стали и монтируются перпендикулярно движению воздушных масс, что позволяет регулировать объем проходящего воздуха.
Еще одно важное достоинство конструкции шиберных задвижек – это гладкая поверхность, что обеспечивает хорошую тягу, помогает справляться с резкими температурными колебаниями потока воздуха и упрощает чистку от загрязнений.
Важно! Конструкция шибера, вне зависимости от его конфигурации, должна соответствовать требованиям пожарной безопасности. Это достигается через специальное исполнение самой пластины: она может быть перфорированной либо содержать несколько отверстий. Такая конструкция гарантирует, что движение воздуха не будет случайно полностью перекрыто.
Помимо прямых шиберов существуют также поворотные, которые именуются дроссельными заслонками. Они представляют собой пластину, закрепленную на оси. При вращении оси происходит поворот пластин, что позволяет проводить регулировку. Корпус такой конструкции сделан из металла, а заслонка съемная. Хотя сделать такую конструкцию можно и самостоятельно, камерные задвижки редко устанавливаются на вентиляциях из-за частых поломок пластин и их необходимости в замене. Поворотная ручка, как правило, фиксируется болтом и гайкой-барашком, и при каждом повороте открывает заслонку на 10°.
Где устанавливают шиберы
Шиберы устанавливаются в конце воздуховода, прямо перед вентилятором. В паре с вентилятором шибер выполняет функцию пусковой заслонки, что предотвращает перегрев мотора. Так, чтобы защитить вентилятор от преждевременного выхода из строя, заслонка должна оставаться закрытой во время его включения, и открываться только после того, как будут достигнуты рабочие обороты.
Для воздуховодов предпочтительно использовать оцинкованную сталь, поэтому дроссельные клапаны следует выбирать именно из этого материала. Качество материала напрямую влияет на уровень сопротивления и давления в воздуховоде. Минимальное сопротивление наблюдается при открытой заслонке, в то время как максимальное создается при полностью закрытой.
Шибер способен выравнивать сопротивление воздушных потоков и контролировать их распределение между основной частью воздуховода и его ответвлениями. Если требуется отрегулировать эти процессы, шибер устанавливают в местах ответвлений.
