- Уточните, в каком месте воздуховод выводится на крышу. Это место станет площадкой для установки универсального выхода.
- Обведите шаблон из бумаги маркером, чтобы получить четкие границы.
- Вы сможете аккуратно вырезать отверстие в крыше, которое будет соответствовать вашим отметкам на шаблоне.
Зачем нужен коньковый аэратор?
Качество кровли существенно влияет на комфорт и безопасность проживания в загородном доме. Прочные и надежные крыши являются основой общего благосостояния жилого пространства.
Чтобы крыша служила долго и не возникало неожиданных проблем, необходимо следовать всем установленным правилам и принципам инженерного искусства при её устройстве.
Классическая схема вентиляции через окна не дает нужного эффекта, так как оставляет застойные зоны в верхней и нижней частях окон. Особенно критично это для жилых мансард, где такая схема и вовсе неприемлема.
Современные системы вентиляции базируются на естественном наклоне тёплого воздуха вверх, что позволяет обеспечить более эффективное движение воздуха.

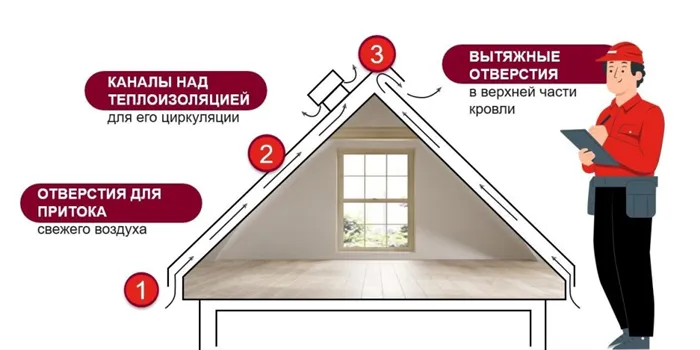

Основные принципы правильной вентиляции скатной кровли:
- Холодный воздух заходит снизу (через специальные продухи), а тёплый выходит сверху.
- Наилучший результат достигается при движении воздуха, которое охватывает все внутренние пространства подкровли.
Коньковый аэратор предназначен для эффективной вентиляции всех типов кровли. Его долговечность практически не имеет аналогов на рынке — срок службы составляет до 40 лет. Эффективная коньковая вентиляция обеспечивает надежную защиту от попадания насекомых и безопасно устраняет конденсат, а также пар, которые могут негативно сказываться на микроклимате, что, в свою очередь, повышает уровень комфорта в доме.
Кроме того, стоит отметить, что коньковый аэратор практически незаметен на крыше, что является дополнительным преимуществом.
Для обоснования важности правильной вентиляции крыши с помощью нашего конькового аэратора приведем несколько ключевых аргументов.
Какие функции выполняет вентиляция конька?
Конек крыши — это горизонтальная планка, которая соединяет два ската крыши в верхней её части. Хотя на первый взгляд этот элемент может показаться простым, он играет критически важную роль и должен выполнять сразу две ключевые функции для обеспечения долговечности крыши:
- Предотвращать попадание осадков, насекомых и птиц в конструкцию кровли;
- Обеспечивать свободный выход паров и влажного воздуха из подкровельного пространства наружу.
Если задача защиты крыши от атмосферных осадков и посторонних предметов в целом очевидна и большинство строителей ее выполняют, то вопросы вентиляции конька часто остаются без внимания.
Пренебрежение требованиями к вентиляции конька может иметь серьезные негативные последствия, вплоть до необходимости полной реконструкции крыши.

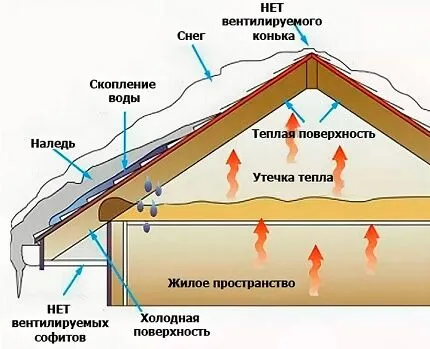

Важно понимать, что даже при качественной пароизоляции утепленных скатов или чердачного перекрытия, в подкровельное пространство непрерывно проникает теплый воздух и пар из дома.
Этот теплый воздух и пар поднимаются к коньку крыши. Если они сталкиваются с преградой в виде недостаточной вентиляции, то постепенно остывают и конденсируются, образуя капли. Попадание влаги в теплоизоляцию значительно снижает её эффективность в удерживании тепла, и такие лужи становятся идеальной средой для размножения плесневых грибков и различных гнилостных микроорганизмов.
Теплый, насыщенный влагой воздух не может покинуть чердак, что приводит к конденсации на стропильной системе и её намоканию. Кроме того, избыточное тепло на чердаке может вызывать подтаивание снега на крыше, приводя в конечном итоге к протечкам.
Такой процесс может повторяться бесконечно, вызывая опасное увеличение влажности в кровельной системе, что, в свою очередь, ведет к намоканию деревянных конструкций крыши и утеплителя.

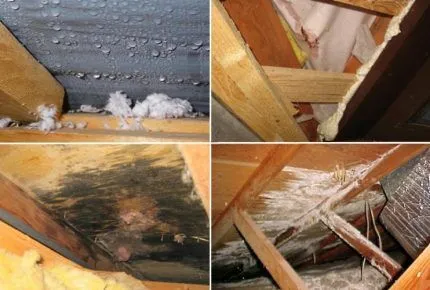

В случае игнорирования данной проблемы, неминуемыми последствиями будут повреждение деревянных структур, возникновение синей гнили и черной плесени, а также ржавление металлических крепежей. Все это приведет к снижению несущей способности и, в конечном итоге, к потенциальному разрушению.
Даже если у вас есть мнение о том, что вентиляция крыши в вашем доме организована должным образом, рекомендуется периодически проверять состояние конструкций крыши. Это позволит своевременно внедрить меры по улучшению вентиляции и избежать серьезных последствий.
Для предотвращения описанного сценария, коньковая область крыши должна обязательно обеспечить свободную вентиляцию. Для этого в коньке необходимо оставить специальные отверстия, через которые воздух из подкровельного пространства будет выходить наружу.
Если качественная коньковая вентиляция предусмотрена, то ситуация кардинально улучшится.
Воздушные потоки через коньковое ребро имеют два направления. Во-первых, благодаря температурному градиенту, происходит постоянное движение воздуха внутри кровли — от карниза к коньку. Во-вторых, воздух и влага начинают постепенно подниматься к коньку, проникая в кровлю через чердачное перекрытие.

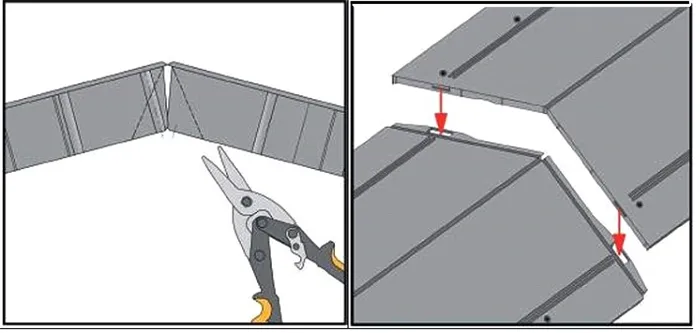

Подготовка к установке вентилируемого конька
Существует несколько методов устройства вентилируемого конька, каждый из которых будет описан ниже. Однако для того, чтобы любой из этих методов работал эффективно, необходимо выполнить два ключевых условия на этапе монтажа кровельных скатов.

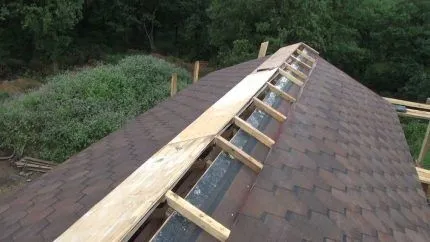

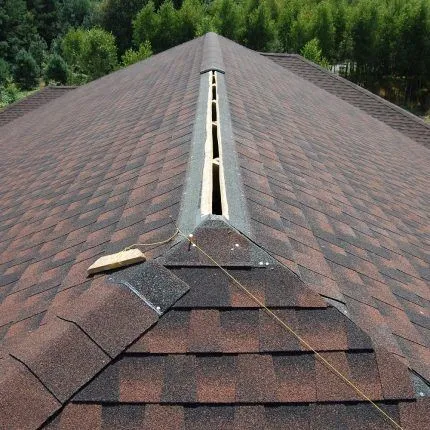

Во-первых, независимо от материала, из которого выполнена крыша, для обеспечения коньковой вентиляции необходимо оставить зазор между скатами шириной от 5 до 10 см. Этот промежуток необходим для обеспечения свободного выхода воздуха из подкровельного пространства к коньку и вентиляционным отверстиям.
Для правильного исполнения зазора между скатами рекомендуется ознакомиться с инструкцией от производителя конькового элемента. Если зазор будет слишком большим, коньковый элемент не сможет его полностью перекрыть, что приведет к попаданию осадков внутрь кровли.

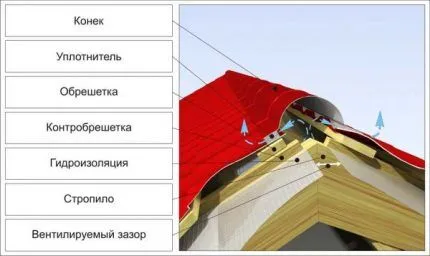

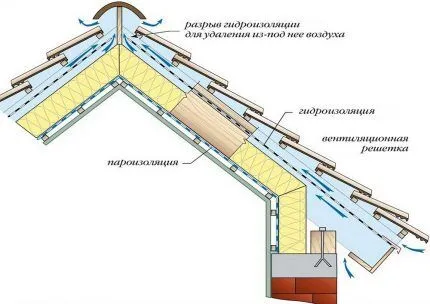

Во-вторых, если при монтаже кровли использовалась гидроизоляционная пленка, то в области конька данная мембрана также должна иметь продольный разрыв шириной 5-10 см. Если применяется гидроизоляционная мембрана, разрыв не обязателен из-за способности данного материала пропускать влагу наружу через поры.

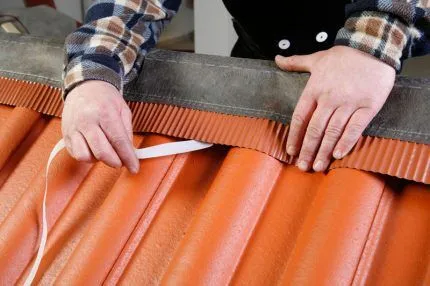

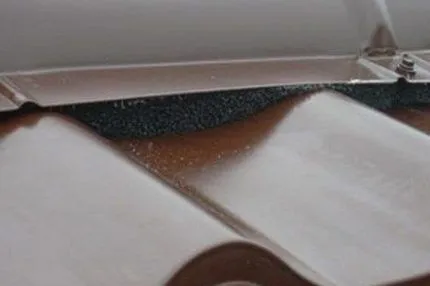

Воздух из чердака через разрыв в гидроизоляции попадает под конек и выходит наружу через специально предусмотренные отверстия с уплотнителем. В противном случае воздух не сможет достичь конька и останется в чердачном пространстве.
Соблюдение этих двух условий является обязательным для корректной работы коньковой вентиляции.
Виды, назначение и технические особенности аэраторов Дёке
| Параметры | Линейка воздуховодов Döcke | ||
|---|---|---|---|
| Коньковый | Точечный | ||
| Root | Next | ||
| Материал изделия | Полипропилен | ||
| Диапазон рабочих температур | от -40 до +80⁰С | ||
| Общая площадь вытяжных отверстий | 0,038 м² | 0,015 м² | |
| Длина | 1 м | 39,4 см | 32,3 см |
| Ширина | 33 см | 43,5 см | 34 см |
| Высота | 3 см | 11,4 см | 11,8 см |
| Особенности конструкции | Наличие съемного пенополиуретанового фильтра для предотвращения проникновения мелкого мусора и насекомых | Наличие барьера от задувания снега | |
| Назначение | Обеспечение вентиляции скатных крыш | ||
- Увеличенная (по сравнению с аналогами) площадь вентиляционного отверстия для большей эффективности.
- Коньковый аэратор может использоваться как с фильтром, так и без него. Фильтр можно легко извлечь в процессе эксплуатации для чистки или замены.
- Ширина конькового аэратора точно соответствует ширине коньково-карнизной черепицы, что исключает необходимость её подрезки при монтаже, в отличие от некоторых аналогов.
- Минимальная высота (в отличие от аэродинамических воздуховодов трубного типа) предотвращает образование конденсата на внутренних стенках аэратора и исключает необходимость каких-либо дополнительных затрат на его утепление.

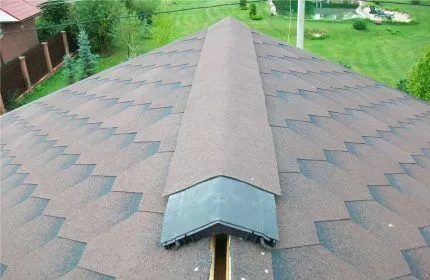

Коньковый аэратор Döcke и правила его монтажа на мягкой кровле
Коньковые воздуховоды Döcke :
- Предназначены для установки на горизонтально расположенные коньки скатных крыш с уклоном от 12° и выше.
- Выпускаются в форме метровых отрезков, для соединения которых производитель предусмотрел специальные торцевые пазы.

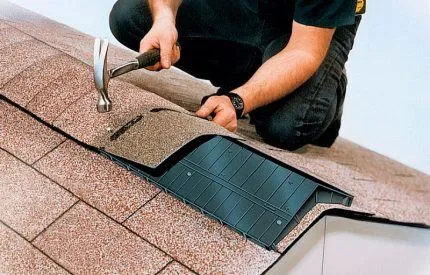

Монтаж конькового воздуховода является завершающим этапом обустройства мягкой кровли и должен выполняться одновременно с укладкой черепицы. Учитывая, что изделия изначально адаптированы под ширину черепичных гонтов, обрезка не потребуется.
Теплая кровля
Если мансарда используется в качестве жилого помещения, то для эффективной вентиляции подкровельного пространства воздух должен проходить через пространство между утеплителем и кровельным покрытием. Этот процессов называется конвективным и направлен от карниза к коньку. Для обеспечения свободного движения воздуха необходимо создать дополнительное пространство, используя контробрешетку и обрешетку. Ширина вентиляционного зазора должна составлять минимум 50 мм.
В пространстве под крышей формируется вентилируемый контур, который включает в себя приток, переток и отток воздуха. Приток воздуха осуществляется в области карнизного свеса, по нижнему краю кровли, в области ендовы и других местах, нарушающих целостность контура. Переток — это воздух, который проходит между брусками обрешетки. Отток, соответственно, осуществляется в области коньков и местах примыканий.
Важно обеспечить непрерывность этого контура, чтобы избежать образования застойных мест, которые могут стать благоприятной средой для конденсата.
Устройства для защиты входных и выходных вентиляционных отверстий на кровле
Компания ТЕХНОНИКОЛЬ производит элементы, предназначенные для защиты вентиляционных отверстий. Следует отметить, что сами защитные элементы не способствуют вентиляции. Например, если установлен коньковый аэратор, но конек не имеет прорезей, давление воздуха не сможет обеспечивать выход, что приведет к неэффективной работе системы вентиляции. Отверстия и прорези в определенных участках крыши нужны для обеспечения входа и выхода воздуха. Защитные устройства, такие как аэраторы, предотвращают попадание дождя, снега, мусора, насекомых и птиц, тем самым защищая вентиляционную систему и обеспечивая ее нормальное функционирование.
Чтобы обеспечить приток воздуха, необходимо создать отверстие в верхней части лобовой доски под карнизной планкой или отверстие в карнизном свесе. В первом случае приточное отверстие будет защищено вентиляционной лентой, а во втором — перфорированными софитами.
Для обеспечения оттока воздуха нужно сделать отверстие по всей длине конька или делать отверстия в верхней части ската в случае вальмовой крыши. В первом случае для защиты выходного отверстия устанавливается коньковый аэратор, во втором — точечные аэраторы.
Сплошной коньковый аэратор
Сплошной коньковый аэратор используется для удаления избыточной влаги из подкровельного пространства. Он имеет специальные защитные элементы, такие как фильтр из пенополиуретана, который систематически защищает от насекомых и атмосферных осадков. Аэратор устанавливается на коньковые кровли и может быть закрыт коньково-карнизной черепицей, соответствующей общей цветовой гамме крыши.
Цвет: чёрный
Коньковый аэратор 1 м с крепежом
Данный вид аэратора предназначен для удаления избыточной влаги из подкровельного пространства скатной крыши с покрытием из гибкой черепицы. Он не требует подрезки коньково-карнизной черепицы при установке. Продольный паз в центральной части позволяет сгибать конек по ровной линии. Аэратор может быть использован как с фильтром, так и без него — крепеж и фильтр включены в комплект.
Цвет: чёрный
Коньковый аэратор 1 м СТАНДАРТ
Установлен для удаления избыточной влаги из подкровельного пространства скатной крыши с покрытием из гибкой черепицы. Подобно предыдущему варианту, он не требует подрезки коньково-карнизной черепицы. Продольный паз в центральной части позволяет сгибать конек по ровной линии. Однако в этом случае аэратор не комплектуется фильтром и крепежом.
Цвет: чёрный
Аэроэлемент КТВ
Данный элемент предназначен для удаления избыточной влаги на кровлях, где отсутствует конек крыши или коньковая вентиляция не является достаточной.
Аэратор КТВ ЭЛИТ
Аэратор предназначен для улучшения вентиляции и удаления избыточной влаги на кровлях, где либо отсутствует конек крыши, либо не хватает мощности коньковой вентиляции. Колпак аэратора КТВ ТЕХНОНИКОЛЬ Элит покрыт специальными минеральными гранулами, что не только улучшает его внешний вид, но и продлевает срок службы.

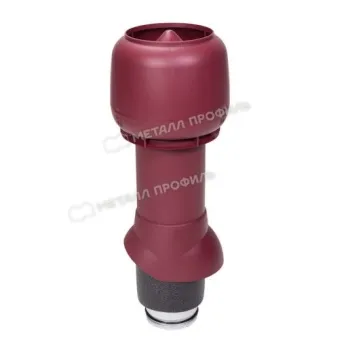

Выход вытяжки
Выход вытяжки обеспечивает удаление испарений и неприятных запахов из жилых помещений. Он изготовлен из ударопрочного полипропилена и устойчив к механическим воздействиям.
Этот элемент укомплектован колпаком и изолированной трубой. Необходимо отдельно приобретать проходной элемент.
Доступен в 11 стандартных цветах, что позволяет выбрать оттенок, идеально соответствующий вашей кровли.
Высота выхода составляет 500 или 700 мм, внешний диаметр равен 160 мм, внутренний — 125 мм.
Произведено элемент компанией Vilpe.
Для каких профилей подходит:
Это зависит от типа проходного элемента. Ассортимент включает варианты для металлочерепицы моделей Ламонтерра®, Ламонтерра®Х, а также для гибкой и фальцевой кровли. Существуют также универсальные проходные элементы Pelti, которые могут использоваться для любых профилей металлочерепицы и профлиста высотой не более 38 мм.
Как монтировать:
- Сначала обозначьте место установки выхода вытяжки, просверлив отверстие в кровельном материале и гидроизоляции.
- Затем обведите бумажный шаблон, приложенный к проходному элементу, и вырежьте отверстие в металлочерепице или профилированном листе.
- После этого снимите лист кровельного материала.
- Теперь вырежьте отверстие в гидроизоляции, следуя шаблону уплотнителя.
- Полностью нанесите герметик на уплотнитель, это обеспечит герметичность соединения.
Если у вас нет времени разбираться в деталях, мы готовы бесплатно собрать вентиляцию для профнастила и металлочерепицы.

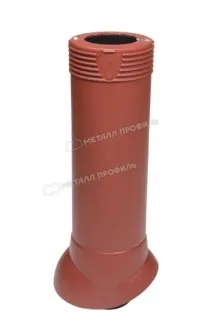

Выход канализации (обычный и изолированный)
Выход для канализации нормализует давление в системе и устраняет неприятные запахи. Он изготовлен из ударопрочного полипропилена и устойчив к механическим воздействиям.
Существует утепленный (изолированный) и неутепленный вариант. Утепленный выход применяется в регионах с резкими дневными и ночными перепадами температур. Днем, когда температура высокая, и ночью, когда она падает, может образовываться конденсат на выходе, который, при снижении температуры замерзает, негативно влияя на элемент. У утепленного выхода канализации температура меняется плавно, что предотвращает образование конденсата.
Утепленный выход канализации оборудован изолированной трубой. Скорее всего, проходной элемент и колпак придется заказывать отдельно.
Выход канализации доступен в 10 стандартных цветах.
Высота составляет 500 мм, внутренний диаметр — 110 мм.
Производитель — компания Vilpe.
Как монтировать: Установка выхода канализации выполняется аналогично установке выхода вытяжки Vilpe. Однако в этом случае его соединяют не с воздуховодом, а непосредственно с канализационной трубой.
