Подключение вытяжки к вентиляционному каналу
Для создания комфортной атмосферы на кухне необходимо установить эффективную систему вентиляции. Такая система не только поддерживает свежесть воздуха, но и способствует устранению нежелательных запахов, возникающих во время приготовления еды. В данной статье мы подробно рассмотрим ключевые моменты, касающиеся установки вытяжки в кухонное пространство, а также детально обсудим различные методы ее подключения к вентиляционному каналу.
Перед монтажом
Перед тем как начать установку, крайне важно проверить работоспособность вентиляционной шахты. Если вентиляция забита или повреждена, то все ваши труды могут оказаться напрасными. Также следует обеспечить доступ свежего воздуха в помещение, так как без его поступления никакое вытяжное устройство не сможет функционировать должным образом.
Размеры воздуховодов
Важно, чтобы вся система вентиляции была гармоничной. Избегайте сужения сечений воздухопроводов; рекомендуется выбирать максимально возможный размер. Не подходят для нормальной работы трубы диаметром 80, 100 и 110 мм или их стандартные прямоугольные пластиковые аналоги 110×55 (120×60) мм, так как они обладают низкой пропускной способностью.
Минимальный диаметр воздуховода, необходимый для подключения вытяжного оборудования, составляет 125 мм. Для прямоугольной формы это будет размер 204×60 мм. Такие воздуховоды подойдут для устройств с производительностью 300-400 м³/час. Попытки увеличить объем при помощи более слабых труб приведут к тому, что повышенное аэродинамическое сопротивление будет препятствовать потоку воздуха.
Для производительности от 500 до 700 м³/час необходимо использовать трубопроводы диаметром 150 или 160 мм, а эквивалентные плоские участки будут составлять 220×90 мм. Следует отметить, что такие размеры ранее предлагала лишь одна компания Вентс.
Правила монтажа
- конструкционные особенности;
- вес устройства;
- геометрические параметры;
- функциональные возможности;
- назначение устройства.

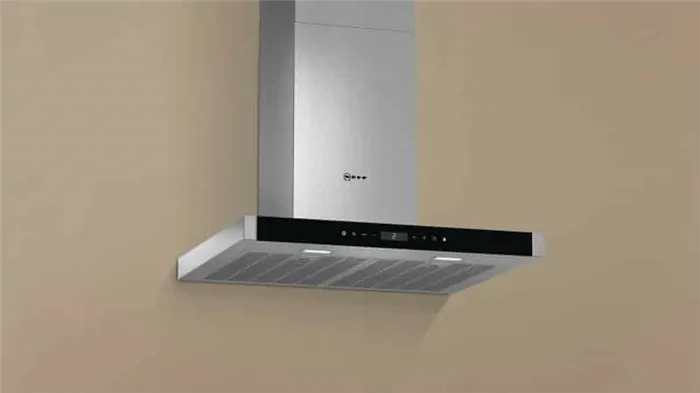

Существуют вытяжки, которые предусмотрены для встроения в мебельные модули. Многие производители предлагают специальные модели для островной кухни, которые подвешиваются в центре потолка над рабочей поверхность. Также широко распространены настенные вытяжки.
Перед началом установки нужно точно выбрать модель, соответствующую размеру и назначению. Ширина вытяжки должна совпадать с шириной варочной поверхности или быть чуть больше. Высота установки зависит от типа плиты: над газовой плитой вытяжка должна располагаться не ниже 75 см, а для электроплит это значение составляет 65 см.
Специальные нормативные документы по технике безопасности и строительные СНиПы содержат указания, как правильно организовать установку вытяжки на кухне, чтобы соблюсти все технические параметры и удобство в использовании. При этом крайне важно учитывать рост человека, который будет готовить. Нижний край корпуса вытяжки не должен соприкасаться с головой работающего. При этом необходимо строго следовать минимум рекомендованным стандартам, адаптируя высоту установки под рост повара.
Если вытяжка будет установлена выше 90 см, то следует выбирать более мощные модели, чтобы обеспечить эффективность очистки воздуха на такой высоте. Все кухонные вытяжки делятся на два основных типа:
- модели с воздуходувом, которые отводят воздух в общую вентиляционную систему дома;
- циркуляционные модели, которые очищают воздух через специальные фильтры.
Установка циркуляционных вытяжек проще, поскольку для этого не потребуется монтировать воздуховоды. Тем не менее, такие устройства имеют недостаток — качество очистки воздуха напрямую зависит от состояния фильтров. Также возможно использование комбинированных систем, но перед их применением рекомендуется изучить подробные пошаговые инструкции, которые объясняют, как правильно сделать вытяжку на кухне с воздуховодами и фильтрами.
Процесс установки зависит от типа вытяжки: она может быть потолочной, настенной или иметь козырьковую конструкцию. Чтобы упростить сами монтажные работы без привлечения профессионалов, рекомендуется придерживаться следующих рекомендаций:
- выбирать модели, соответствующие конкретным планировочным решениям и стилю интерьера;
- проверять прочность основания для установки;
- освободить место для установки воздуховода;
- придерживаться высотных рекомендаций;
- рассчитать маршрут воздуховодов, подбирая необходимые размеры коробов или труб, а также учитывая количество поворотов и способ их прокладки.
Специалисты советуют выбирать мощные модели, которые смогут эффективно устранять пищевые запахи во время приготовления пищи, тем самым улучшая общее качество воздуха в помещении.
Этапы работ
Установку можно осуществлять самостоятельно только для компактных настенных или встроенных моделей вытяжек. Установка островных моделей требует привлечения специалистов, так как они, как правило, тяжелые и их монтаж требует усилий двух человек, а также специальных навыков.
Изучая инструкции относительно установки вытяжки над плитой, стоит помнить, что способы подключения к электросети и воздуховоду одинаковы для большинства моделей. Однако есть различия в технологии монтажа: настенная модель монтируется на стену, тогда как встроенная устанавливается внутри кухонного шкафа.
Выбор места и подготовка рабочих инструментов
Выбор места установки зависит от типа кухонной вытяжки. Если установка будет происходить на стене, то необходимо будет подготовить углубления для дюбелей на несущей стене, а на кухонной мебели создать отверстие для воздуховода. Для работы потребуются следующие инструменты:
- уровень;
- рулетка и маркер для точной разметки;
- перфоратор или ударная дрель для бетонных стен и шуруповерт для деревянных;
- различные ключи и отвертки;
- ножовка по металлу, электролобзик, наждачная бумага.
Перед началом установки важно ознакомиться с инструкцией, которая содержит подробные инструкции по монтажу конкретной модели. Обычно в инструкции можно найти схемы разметки, которые ускорят первый этап установки.
Воздуходув может быть скрыт в антресолях или подвесном потолке. Если вытяжка встраивается в кухонный шкаф, необходимо удалить нижнюю панель, а в верхней полке создать отверстие.
Проверка комплектации вытяжки
Необходимо не только знать, как правильно установить вытяжку на кухне, но и проверить наличие всех крепежных элементов, которые идут в комплекте с оборудованием. Рекомендуется распаковать вытяжку и убедиться в наличии всех комплектующих. Если все детали находятся в порядке и не имеют повреждений или царапин, можно приступать к установке, ознакомившись предварительно с инструкцией, рассказывающей как правильно встроить вытяжку в кухонный шкаф или закрепить ее на стене над плитой.
Как сделать разметку
Для выполнения разметки понадобятся уровень, рулетка, а также карандаш или маркер, с помощью которых на стене следует нанести две перпендикулярные линии. Первая, вертикальная, идет от плиты к месту установки вытяжки, что позволит установить центральную ось между решением кухонного устройства и плитой. Вторая, горизонтальная линия определит местоположение горизонтальных элементов вытяжки.
Экран вытяжки и варочная поверхность должны находиться друг над другом в параллельных плоскостях.
Для точно проведенной разметки используют уровень. Если плита стоит с наклоном, необходимо ее выровнять, так как правильно установить вытяжку на кухне будет невозможно при наклоне плиты.
После выполнения разметки следует пометить места, в которых будут устанавливаться дюбели или кронштейны для монтажа вытяжного устройства.
Если монтируется встроенная модель, места для крепления внутри шкафа определяются при помощи приложения корпуса вытяжки к стенкам мебели. На данном этапе также следует наметить маршрут прокладки воздуховода.
Как монтируются модели с наклоном
Для установки наклонной модели вытяжки можно следовать следующей пошаговой инструкции:
- Приклеить шаблон с помощью скотча на заранее начерченные линии, так чтобы они совпадали как на стене, так и на бумаге;
- Сделать дрелью отверстия в нужных местах на стене диаметром, который соответствует требованиям, и глубиной не менее 5 см;
- Снять шаблон и вставить в подготовленные выемки дюбеля размером 10 мм;
- Закрутить саморезы, оставив небольшое расстояние между шляпкой и стенкой для навешивания агрегата;
- Повесить корпус вытяжного устройства на дюбеля.
Руководство по проведению работ
Способы установки конкретной конструкции различаются в зависимости от модели. Перед началом работ необходимо проверить наличие всех необходимых деталей для монтажа, недостающие компоненты следует предварительно приобрести.
Для установки большинства вытяжек требуются:
- гофротруба для воздуховода;
- хомуты для крепления к вытяжке и вентиляционному каналу;
- переходники;
- герметик или алюминиевый скотч для уплотнения соединений.
Если планируется обустройство вентиляции на улице, понадобятся приточный клапан, оцинкованная труба с козырьком и рулонный утеплитель.
Подготовка комнаты и места
Работы начинаются с подготовки инструментов и помещения к процессу установки. В комнате убирают все лишние предметы, такие как посуда, стулья и декор, а мебель накрывают, чтобы защитить от пыли.

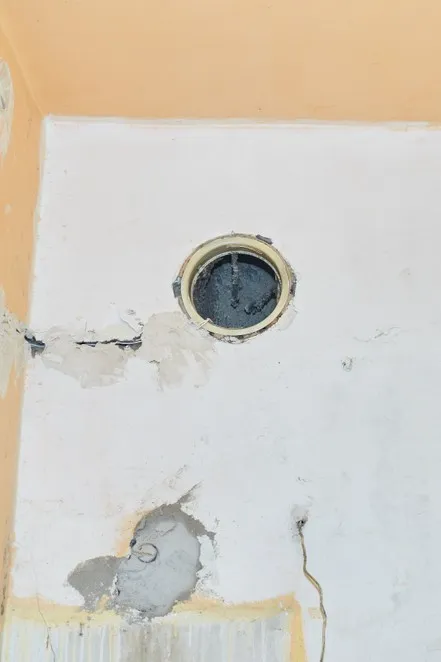

Если установка вытяжки проходит через наружную стену кухни, с помощью перфоратора или ударной дрели необходимо проделать отверстие на расстоянии 200–300 мм от потолка.
На заметку! Если дом находится на стадии строительства, рекомендуется заранее планировать расположение кухонной техники, при этом оставляя выводы для вентиляции и подключения к ней различных устройств. Например, при установке островной вытяжки воздуховод можно разместить посередине потолка, чтобы не тянуть короб через всю кухню.
После проделывания отверстия устанавливается приточный клапан, который закрепляется, после чего проверяется его работоспособность. Если во время сверления стены появились серьезные повреждения, их следует заделать цементом.
Снаружи дома к обратному клапану монтируется труба с козырьком, выводимая на крышу. Ее следует утеплить, чтобы предотвратить образование конденсата в зимний период.
Устройство устанавливается над плитой согласно инструкции. Например, для настенной вытяжки сначала разметка делается на стене, сверлятся отверстия, устанавливаются дюбели, и затем навешивается агрегат. Встраиваемую модель монтируют внутри шкафа, а островную — крепят к потолку.
Если в корпусе прибора недостаточно отверстий, их можно сделать самостоятельно с помощью шуруповерта или дрели.
Подключение к вентиляции

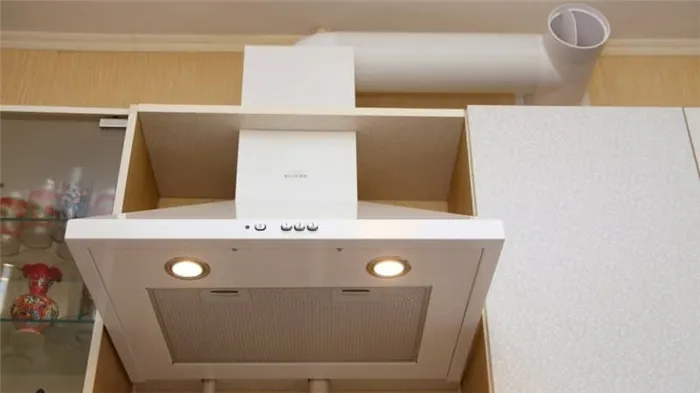

После закрепления вытяжки на стене, к ней подключается труба для воздуховода. Если используется не алюминиевая гофротруба, а пластиковая, рекомендуется заранее приобрести герметик, переходники и повороты.
Важно! При выборе воздуховода следует учитывать, что его диаметр не должен быть меньше ширины выходного патрубка вытяжки.
Как правильно подключить вытяжку на кухне к вентиляции? Для этого используются трубы различных материалов:
- алюминий или сталь;
- нержавеющая сталь;
- гофрированный пластик;
- круглые или прямоугольные короба из пластика.
Наиболее часто применяются гофрированные трубы из алюминия.
Подключение гофры к вытяжке осуществляется достаточно просто:

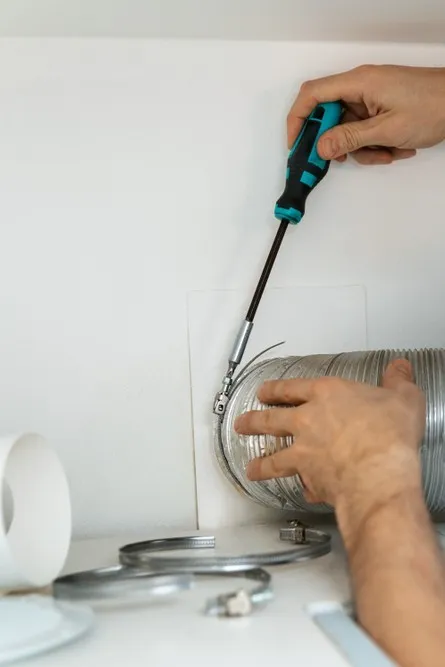

- На гофротрубу надевается хомут;
- Выходной патрубок размазывается герметиком, и на него надевают трубу;
- Хомут опускается на место соединения и тщательно затягивается.
При подключении труб другой формы следует использовать специальные переходники.
Инструкция по выводу вытяжки на кухне в вентиляцию
Подготовка основания
Работы обычно начинаются после установки кухонной мебели и завершения чистовой отделки. Основание, на котором будет крепиться устройство, должно быть прочным. Если крепление осуществляется на отделку, ее повреждение необходимо тщательно предотвратить. Чтобы избежать трещин на кафеле, на задней стороне корпуса вытяжки рекомендуется использовать демпферную ленту.
Поверхности очищают и обрабатывают антисептиками, предотвращающими появление плесени. Эти меры необходимы, так как в зазорах между стеной и корпусом может скапливаться влага.
Стены не всегда обладают нужной несущей способностью. Если они осыпаются или имеют недостаточную прочность, в таких случаях делают широкие отверстия и вставляют в них пробки. Если это не помогает, основание смачивается водой, и заполняется цементной смесью. Как только смесь застывает, дюбели вставляют в неё, после чего проводится монтаж без опасения, что система может упасть на плиту.
Работы по установке
Работы начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяется канал, ведущий к вентиляционной шахте. Конец канала обрабатывается клеем или герметиком, после чего надевается на верхнюю часть корпуса. Соединение фиксируется хомутом, который затягивается при помощи винты. В таком же порядке соединяются пластмассовые прямые и угловые трубы.
Канал монтируется к потолку с помощью металлических подвесов или скоб, прижимающих его к стене. В шахте под потолком высверливается отверстие необходимого диаметра с помощью алмазной коронки. К этому отверстию шурупами прикрепляется фланец, который, при необходимости, соединяется с переходником. В переходник вводится рукав, покрытый клеем или герметиком, и в верхней части затягивается хомут. Также имеются Т-образные элементы со встроенным обратным клапаном. Нижняя решетка должна располагаться внизу, иначе потоки вытяжки могут вернуться назад.
При проектировании системы желательно избегать sharp turns. Чем меньше будет поворотов, тем меньше возникнет препятствий для движения воздуха, что облегчит последующую очистку внутренней поверхности системы. Для сглаживания резких поворотов вместо Г-образного переходника рекомендуется использовать два элемента под углом 45 градусов.

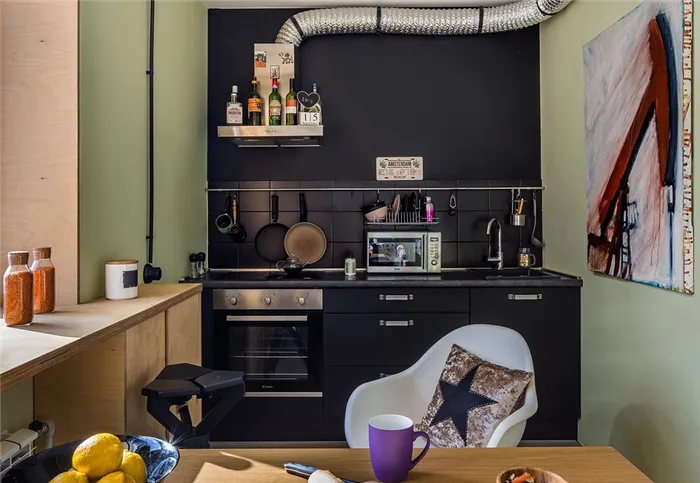

Канал может оставаться видимым, либо быть скрытым под съемным коробом из гипсокартона или пластика. Для звукоизоляции можно заполнить короб изнутри минеральной ватой или поролоном. Если подводка не видна за мебелью, соответственно, маскировка не потребуется.
Электрооборудование
При проведении электромонтажных работ используются кухонные розетки с защитным отключением и трехжильный кабель ВВГнг-Ls 3*2,5 мм². Розетки устанавливаются в верхней части стены, но удлинители использовать в помещениях с повышенной влажностью запрещается. Провода размещаются за фасадной панелью, а провести штрабы обычно не нужно. Однако если это необходимо, следует помнить, что штробление стеновых панелей и чертежей запрещено. Желоба же допускается прокладывать только в отделочном слое. Если в конструкции углубиться более чем на 1 см, можно повредить или оголить арматуру, что значительно увеличивает риск коррозии и разрушения конструкции.
Что делать, если сделать врез в стояк нельзя
В данной ситуации имеются два основных варианта: отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.
Монтаж стенового клапана
Применение данного метода не всегда возможно. Прежде чем приобретать оборудование, обязательно проконсультируйтесь с представителями инжиниринговой компании, так как существуют различные ограничения, которые необходимо учитывать при выводе вытяжки в вентиляцию кухни.
Согласно СП 54 13330.2011, допускается применение стеновых устройств для принудительного отвода отработанного воздуха. Согласно тому же документу, расстояние от стенового клапана до окон соседней квартиры должно быть не менее 8 метров. Однако во многих многоквартирных домах кухонные окна располагаются рядом с окнами соседей, что делает невозможным применение стеновых систем. Летом, во время проветривания, запахи могут проникать в соседние квартиры, а на окнах может образовываться слой жировых отложений.
Для решения этой проблемы можно установить мощные фильтры, которые очистят отработанный поток. Однако в такой ситуации будет проще не создавать отверстие в стене и направить воздух обратно в свою квартиру.
Единственная проблема состоит в необходимости регулярной замены фильтров, поэтому иногда гораздо целесообразнее установить прямой выход в стояк или наружу.
Если вытяжное устройство будет скрыто в навесном шкафу, убедитесь, что его размеры соответствуют размерам мебели, а ширина совпадает с шириной плиты или немного превышает ее, но ни в коем случае не должна быть меньше. Также проверьте расположение нижней панели шкафа, чтобы она находилась на нужной высоте от варочной поверхности.

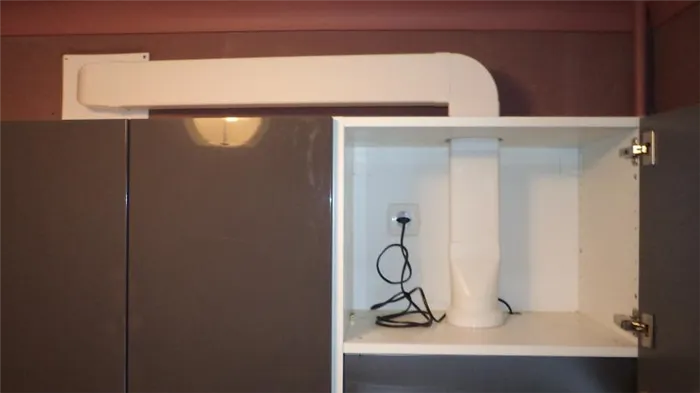

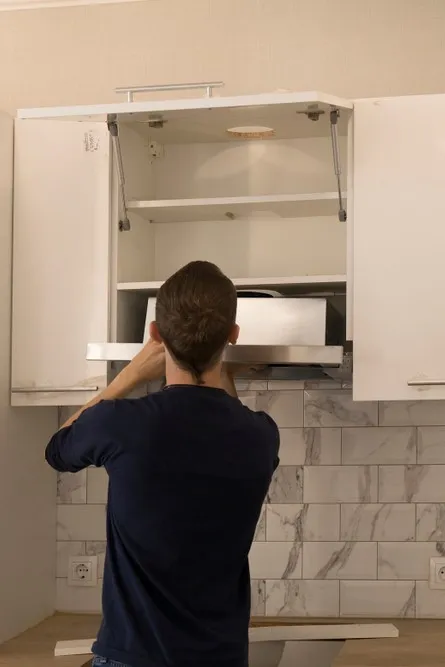

Процесс установки вытяжки для кухни в шкаф начинается с подготовки самого шкафчика, что включает в себя следующие действия:
- Проверка уровня на соответствие плоскостей варочной поверхности и нижней панели шкафчика;
- Удаление нижней панели и приклеивание шаблона к ней;
- Использование шаблона для переноса разметки для монтажных отверстий и центра для отверстия под воздуховод. При помощи циркуля чертятся круги необходимого радиуса;
- Отверстие под воздуховод вырезается электролобзиком, монтажные отверстия сверлятся дрелью с использованием сверла на 5 мм.
После того как шкафчик подготовлен, выполняется его сборка:
- Переходник надевается на вытяжку (он необходим для подключения устройства к вентиляционной трубе или коробу);
- Панель с отверстием прикрепляется к вытяжке, а затем все изделие монтируется в шкаф. Некоторые предпочитают сначала закрепить дно шкафа, а затем устанавливать вытяжку;
- Собранный шкафчик крепится к стене; устанавливаются фильтры и подключается электропитание. После этого происходит прокладка системы отвода воздуха. Если на вытяжке имеется защитная пленка, ее следует удалить после завершения всех этапов работ.
- Поскольку шкафчик с вытяжкой не является техническим объектом, его можно использовать также для хранения посуды и продуктов.
Для насадки воздуховода на кухонную вытяжку важно подобрать комплектующие нужного размера. Для подключения вытяжки к системе вентиляции применяются различные разновидности деталей:
- С прямоугольным сечением (плоские): коробы размера 110×55 мм, 120×60 мм, 204×60 мм;
- Круглые воздуховоды: диаметры труб обычно составляют 100-160 мм.
- Элементы, которые обеспечивают соединение вытяжки с воздуховодом. Особенно удобен универсальный соединитель эксцентрикового типа (редуктор), который не только соединяет выпуск устройства и трубу с разными диаметрами, но и позволяет компенсировать погрешность выравнивания по вертикали.
- Переходные элементы, предназначенные для конвертации с круглой конфигурации на плоскую и наоборот, а также для горизонтальных и вертикальных поворотов, включая как круглые, так и угловые повороты.
Посмотреть процесс установки вытяжки и организации вентиляции под натяжным потолком можно в следующем видео:
- Обратные клапаны для воздуховодов круглой и прямоугольной формы.

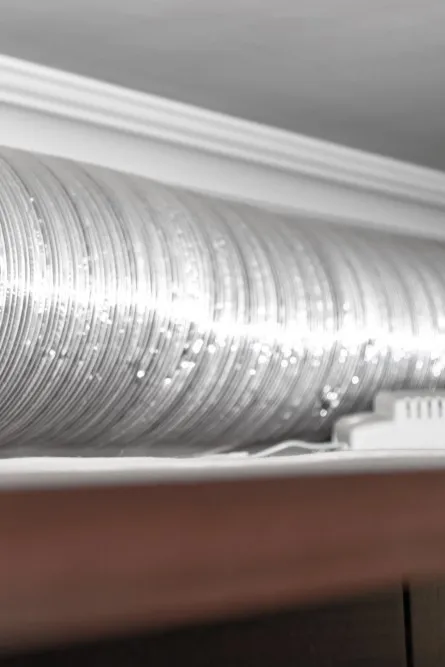

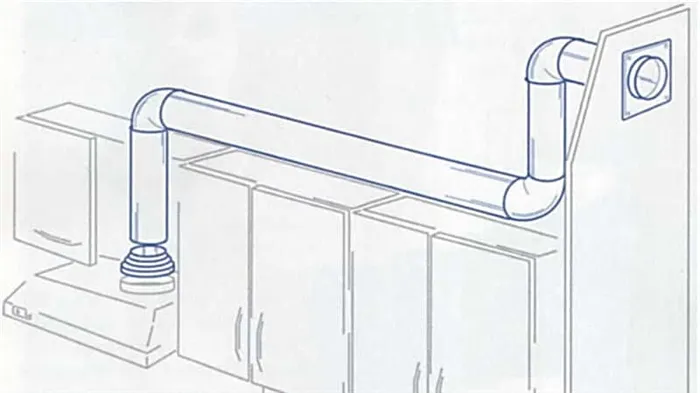

Существует два способа прокладки труб, независимо от их формы: скрытая (под натяжным потолком) и видимая (по верхним шкафам или стене). В любом случае при сборке конструкции следует учитывать следующеe:
- Длина конструкции не должна превышать 3 метров, в противном случае производительность вытяжки будет снижена;
- Необходимо стремиться к минимальному количеству поворотов, так как каждый поворот также снизит общую эффективность оборудования;
- Сечение вентиляционной шахты — параметр, который нельзя изменить, и от него нужно исходить при сборке. Желательно, чтобы диаметр системы был одинаковым на всем протяжении (избегая сужений) и, если все же требуется изменить сечение, переход следует делать постепенно.
Для домашних систем отвода воздуха лучше использовать трубу круглой или прямоугольной формы ПВХ, нежели гибкие гофрированные воздуховоды. Это связано с тем, что труба-гармошка увеличивает сопротивление потоку воздуха, что, в свою очередь, приводит к утратам мощности и увеличению нагрузки на электропривод, порождая посторонний шум во время работы устройства.
Существует два типа креплений для плоских каналов:
- Пластиковые клипсы используются, если система располагается внутри подвесного потолка или за декоративными навесными панелями;
- Гибкие воздуховоды крепятся к потолку с помощью кронштейнов L- или Z-образной формы. Для открытых ПВХ-каналов подходят хомуты для дальнейшей фиксации;
- Иногда для открытого канала могут быть использованы декоративные держатели.
