На крышах, угол наклона которых варьируется от 10 до 15 градусов, снеговая нагрузка значительно ниже. По этой причине достаточно использовать обрешетку из брусков либо досок, момент укладки которых должен осуществляться с шагом 450 мм. Необходимо отметить, что замер шага производится по осям деталей обрешетки. Что касается укладки еврошифера, то боковой нахлест должен составлять одну волну, а вертикальный нахлест — 200 мм.
Расчет кровельных материалов – металлочерепица / профнастил / ондулин
В данном разделе представлен расчет кровельного материала с использованием онлайн-калькулятора. Он поможет вам рассчитать количество и стоимость таких кровельных материалов, как металлочерепица, профнастил, ондулин, шифер и другие.
- Расчёт
- Сохранить
- Справка
- Материалы
- Виджет на сайт
- Комментарии
Также доступна возможность скачать расчет с выбранными параметрами в формате PDF — в этом документе будут представлены чертежи и данные.
На странице расчета вы сможете поделиться ссылкой на свои результаты в таких социальных сетях, как Facebook, ВКонтакте, Google+ и других.
Получите ссылку на расчет с параметрами, используя для этого QR-код — это удобно и быстро.
Калькулятор кровельных материалов предоставляет возможность произвести приблизительный расчет количества нужного вам материала, такого как профнастил, металлочерепица, шифер, ондулин и другие виды покрытия для крыши с заданными размерами. Следует учесть, что расчет стоимости кровли производится без учета вспомогательных элементов. Рекомендуется использовать соответствующие инструменты для выполнения комплексного расчета крыши.
Порядок расчета

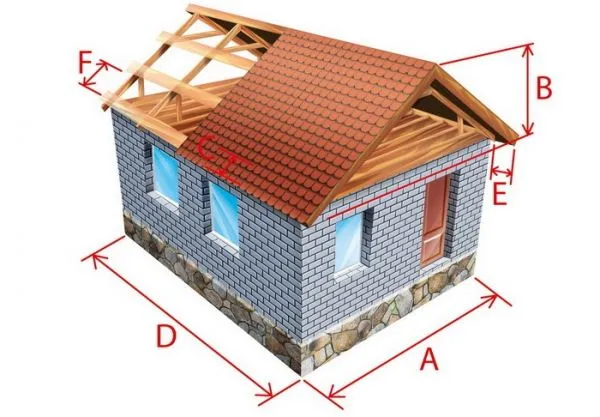

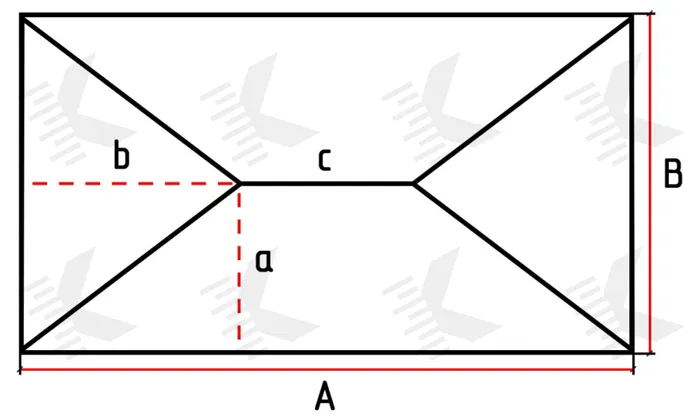

- Выберите тип крыши: односкатная, двускатная, вальмовая, мансардная или шатровая. Введите параметры скатов в метрах (для подробной информации смотрите изображение ниже):
- ширина ската — это расстояние вдоль нижней кромки ската;
- длина ската — представляет собой перпендикулярное расстояние от конька крыши до нижней кромки;
- ширина конька — отрезок вдоль верхней кромки ската.
Расчет ондулина на крышу: онлайн калькулятор
Как правильно рассчитать ондулин для крыши? Первым шагом станет вычисление полезной площади одного листа, что зависит от величины нахлестов при его укладке. Также стоит обратить внимание, что боковой напуск может быть одно- или двухволновым. Параметры вертикального нахлеста могут варьироваться от 15 до 30 см.
- При уклоне крыши, который составляет до 10 градусов, ондулин укладывается с двухволновым напуском, а вертикальный нахлест не должен быть менее 30 см.
- Если угол наклона находится в диапазоне от 10 до 15 градусов, тогда укладка осуществляется с использованием одноволнового бокового нахлеста. При этом вертикальный напуск должен составлять 20 см.
- В большинстве случаев угол наклона скатной крыши составляет более 15 градусов. Для таких крыш также применяется одноволновый нахлест, а вертикальный напуск можно уменьшить до 15 см.
При стандартных размерах листа 0,95х2 м его общая площадь равна 1,9 м². Для вычисления полезной площади необходимо отнять от этого значения величину нахлеста. Таким образом, полезная площадь листа в зависимости от угла уклона крыши составит примерно 1,3 м², 1,5 м² или 1,6 м².
Дорогие читатели, рекомендуем вам воспользоваться онлайн калькулятором ондулина для крыши. Если вы не уверены, как правильно рассчитать ондулин, этот инструмент станет вашим надежным помощником.
Данный калькулятор не только даст возможность подсчитать количество листов для кровли, но также поможет рассчитать шаг обрешетки и стропил, учитывая не только угол наклона крыши, но и снеговые нагрузки вашего региона.
Как пользоваться калькулятором:
- Калькулятор ондулина предназначен для расчета кровли двускатной крыши. Для расчета односкатной крыши перейдите по соответствующей ссылке.
- Перед тем как начать расчеты, в верхнем правом углу необходимо выбрать материал — ондулин.
- Чтобы определить ваш регион в отношении ветровой и снеговой нагрузки, пожалуйста, посмотрите на изображение под формой калькулятора.
Ниже представлены калькуляторы для других типов крыш:
- Расчет односкатной крыши,
- Расчет двускатной крыши,
- Расчет вальмовой крыши,
- Расчет мансардной крыши.
Итак, как рассчитать количество листов ондулина для крыши? Используйте специальный калькулятор, следуя этим шагам:
Укажите кровельный материал: кг/м2 Введите параметры крыши (смотрите выше): Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов C (см) Длина переднего и заднего свеса E (см) Стропила: Шаг стропил (см) Сорт древесины для стропил (см) Рабочий участок бокового стропила (при желании) (см) Расчет обрешётки: Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчет снеговой нагрузки (смотрите ниже): Выберите ваш регион. Расчет ветровой нагрузки: Регион, высота до конька здания, тип местности.
Возможности конструктора
Сервис КАЛК.ПРО представляет собой универсальный инструмент, как для начинающего, так и для опытного мастера. Он позволяет создать действительно надежную и безопасную конструкцию. Однако важно понимать, что программа выполняет расчет кровли на основе введенных данных и не учитывает их корректность, кроме редких случаев, когда конструкция явно окажется неустойчивой.
При строительстве крыши (особенно в первый раз) следует обратить внимание на ряд нормативных документов, таких как СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки» для Московской области, а также СП 31-101-97 «Проектирование и строительство кровель».
ЧИТАТЬ ДАЛЕЕ: Утепление стен снаружи пенополистиролом своими руками, расчет толщины и выбор лучшего полиуретанового утеплителя, теплоизоляция кирпичного дома экструдированным утеплителем под сайдинг.
На текущий момент мы предлагаем расчет следующих типов кровельных конструкций:
- крыш односкатных;
- крыш двускатных (двухскатных, щипцовых);
- крыш четырехскатных (вальмовых);
- крыш четырехскатных (шатровых).
Кроме того, у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы как двускатной, так и односкатной кровли, которые могут оказаться вам полезны!
Среди основных возможностей конструкции необходимо выделить следующее (только на КАЛК.ПРО):
- Единицы измерения. Вы можете выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), и программа автоматически преобразует все значения в полях калькулятора и результаты расчетов.
- Тип кровли. При использовании мягкой кровли возникает возможность учитывать подложку из листов ОСП.
- Параметры крыши. Вы можете указать предполагаемую высоту конструкции, ее вынос в стороны и свес. В некоторых калькуляторах также можно выбрать крайнее положение стропил (на краю, у стены).
- Габариты дома. Задать размеры дома: ширину, длину его коробки и толщину стен (это влияет на раскладку стропил, так как учитывается толщина фронтонов). Высота стен нужна только для корректного создания 3D-модели.
- Мауэрлат. У нас есть возможность производить раздельный расчет мауэрлата для боковых и торцевых скатов.
- Расчет стропил. Кроме ввода стандартных значений ширины/толщины и расстояния между всем элементами, для более точного расчета стропильной системы можно указать глубину запила стропил.
- Утеплитель. Количество утеплителя автоматически учитывается в результатах, причем его толщина приравнивается к толщине стропил и заполняет всё пространство между ними.
- Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учитывать нахлест как сбоку, так и сверху.
- Обрешетка и контробрешетка. В нашем функционале имеется возможность учитывать параметры обрешетки и контробрешетки, включая ввод ширины/толщины доски и расстояния между ними.
- Листы ОСП (OSB). При использовании мягкой кровли параметры листов ОСП учитываются в расчетах.
- Кровельные материалы. Данный блок позволяет провести расчет металлочерепицы, профнастила, ондулина и любых других кровельных материалов, основываясь на известных параметрах листа.
Расчет ондулина на крышу: онлайн калькулятор
Как правильно рассчитать ондулин для крыши? Первым шагом станет вычисление полезной площади одного листа, что зависит от величины нахлестов при его укладке. Также стоит обратить внимание, что боковой напуск может быть одно- или двухволновым. Параметры вертикального нахлеста могут варьироваться от 15 до 30 см.
- При уклоне крыши, который составляет до 10 градусов, ондулин укладывается с двухволновым напуском, а вертикальный нахлест не должен быть менее 30 см.
- Если угол наклона находится в диапазоне от 10 до 15 градусов, тогда укладка осуществляется с использованием одноволнового бокового нахлеста. При этом вертикальный напуск должен составлять 20 см.
- В большинстве случаев угол наклона скатной крыши составляет более 15 градусов. Для таких крыш также используется одноволновый нахлест, а вертикальный напуск можно уменьшить до 15 см.
При стандартных размерах листа 0,95х2 м его общая площадь равна 1,9 м². Для вычисления полезной площади необходимо отнять от этого значения величину нахлеста. Таким образом, полезная площадь листа в зависимости от угла уклона крыши составит примерно 1,3 м², 1,5 м² или 1,6 м².
Дорогие читатели, рекомендуем вам воспользоваться онлайн калькулятором ондулина для крыши. Если вы не уверены, как правильно рассчитать ондулин, этот инструмент станет вашим надежным помощником.
Данный калькулятор не только даст возможность подсчитать количество листов для кровли, но также поможет рассчитать шаг обрешетки и стропил, учитывая не только угол наклона крыши, но и снеговые нагрузки вашего региона.
Как пользоваться калькулятором:
- Калькулятор ондулина предназначен для расчета кровли двускатной крыши. Для расчета односкатной крыши перейдите по соответствующей ссылке.
- Перед тем как начать расчеты, в верхнем правом углу необходимо выбрать материал — ондулин.
- Чтобы определить ваш регион в отношении ветровой и снеговой нагрузки, пожалуйста, посмотрите на изображение под формой калькулятора.
Ниже представлены калькуляторы для других типов крыш:
- Расчет односкатной крыши,
- Расчет двускатной крыши,
- Расчет вальмовой крыши,
- Расчет мансардной крыши.
Итак, как рассчитать количество листов ондулина для крыши? Используйте специальный калькулятор, следуя этим шагам:
Укажите кровельный материал: кг/м2 Введите параметры крыши (смотрите выше): Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов C (см) Длина переднего и заднего свеса E (см) Стропила: Шаг стропил (см) Сорт древесины для стропил (см) Рабочий участок бокового стропила (при желании) (см) Расчет обрешётки: Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчет снеговой нагрузки (смотрите ниже): Выберите ваш регион. Расчет ветровой нагрузки: Регион, высота до конька здания, тип местности.
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала. Однако для использования этого материала оптимально увеличить угол наклона! Угол наклона для этого материала желательно уменьшить! Площадь поверхности крыши:
0 м².
Примерный вес кровельного материала:
0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м):
0 рулонов.
Стропила:
Нагрузка на стропильную систему:
0 кг/м².
Длина стропил:
0 см.
Количество стропил:
0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки:
0 см.
Количество досок обрешетки стандартной длиной 6 метров:
0 шт.
Объем досок обрешетки:
0 м³.
Примерный вес досок обрешетки:
0 кг.
Чтобы подсчитать количество ондулина для монтажа кровельного покрытия, необходимо площадь кровли разделить на полезную площадь листа материала.
О том, как правильно резать ондулин, читайте по ссылке.

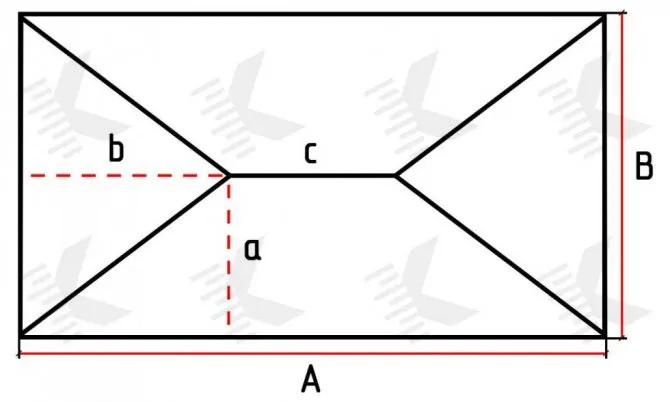

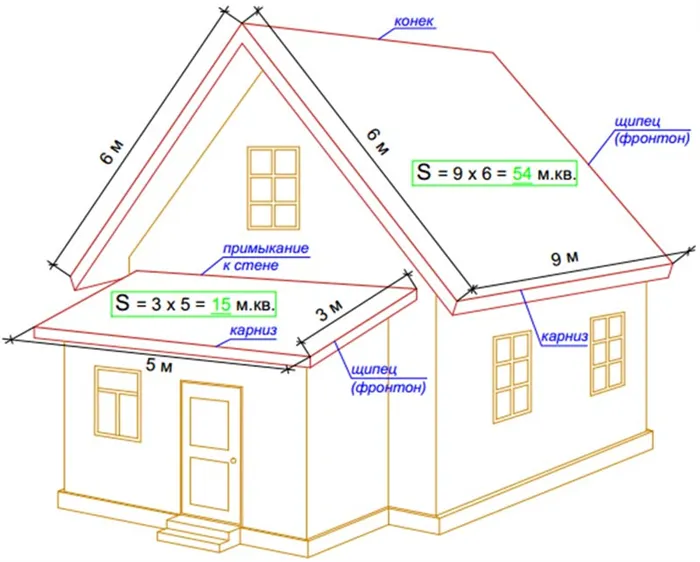

Кровельный скат обычно имеет прямоугольную, трапециевидную или треугольную форму. Площадь ската высчитывается с помощью математических формул. Для вычисления площади кровли со сложной конструкцией следует суммировать размеры площадей всех его скатов. Площадь кровли принимается по краям карнизных свесов, а не по размерам строения.

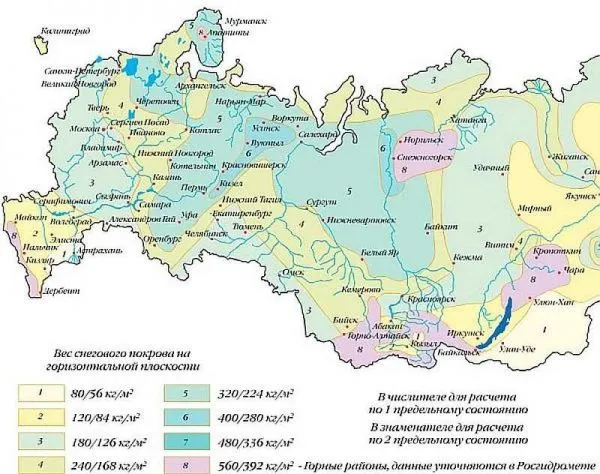

Регионы снеговых нагрузок (выберите цифру региона строительства)

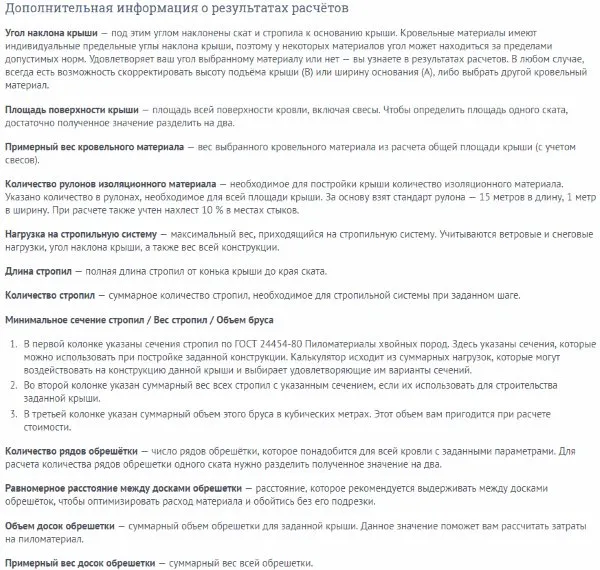

Описание полей калькулятора
Чтобы сократить объем отходов при укладке ондулина, рекомендуется определиться с оптимальными параметрами вертикальных напусков. Эти параметры могут быть увеличены по сравнению с рекомендуемыми размерами для скатов с определенным углом наклона.
Не рекомендуется укладывать узкие элементы в верхнем ряду, так как часть листов закроет коньковый элемент (примерно на 20 см), что отрицательно скажется на эстетическом виде крыши.
При расчете количества листов, к полученным показателям следует прибавить 10% при строительстве простой крыши и 15-20% при укладке крыши со сложной конфигурацией.

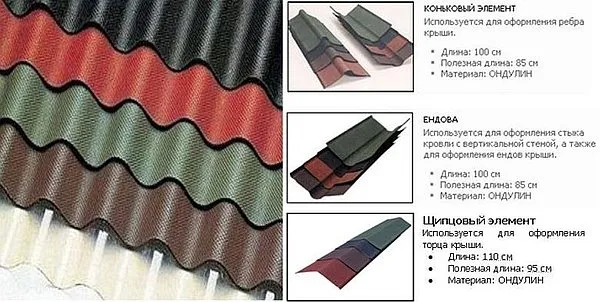

Не забудьте учесть необходимость устройства коньков, ендов и других подобных участков, для которых производители ондулина выпускают специальные покрытия.
ОБРАТИТЕ ВНИМАНИЕ! При проектировании крыши со сложной формой полезную площадь необходимо рассчитывать отдельно для скатов, имеющих разный уклон.
Если вы планируете создать на крыше оригинальное покрытие с разноцветными листами ондулина, сделать расчет будет несколько сложнее. Рекомендуется нарисовать схему расположения листов каждого цвета и подсчитать их количество.
Общие положения по укладке

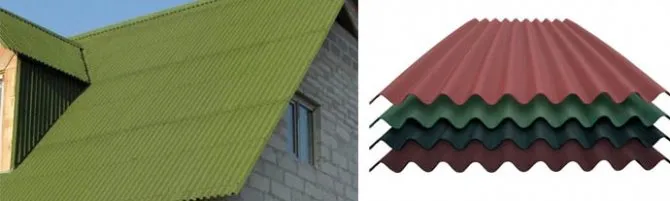

Ондулин является листовым кровельным материалом, что делает его удобным для укладки на скатные крыши без сложных архитектурных элементов. Однако обилие примыканий, труб, выступов и других конструктивных деталей подразумевает необходимость постоянной подрезки, что может привести к высокому перерасходу материала.

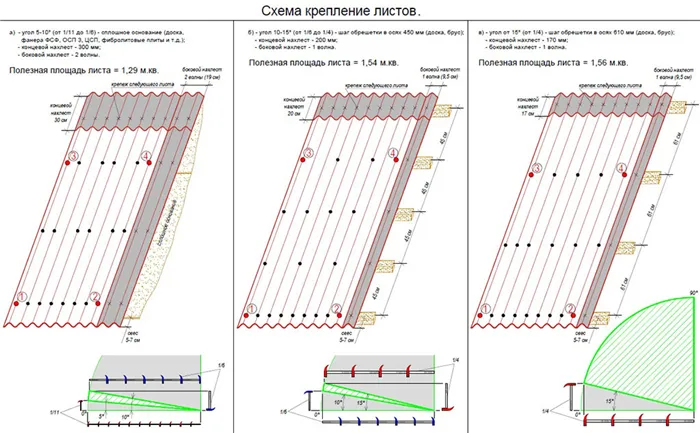

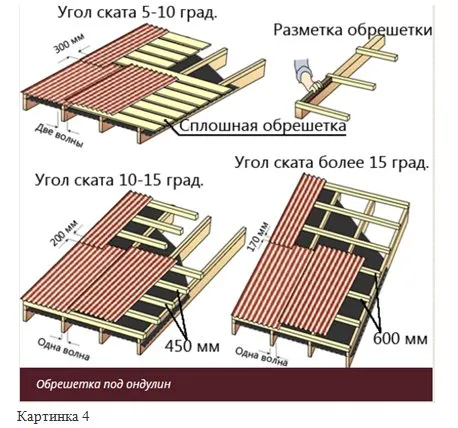

Схема крепления материала на обрешетку.
Общие рекомендации по укладке следующие:
- уклон ската определяет полезную площадь листа. Чем выше угол, тем большей площадью обладает лист после укладки;
- нижний или крайний ряд имеет свою площадь, так как на карнизный свес отводится минимум 5 см. В случае свеса более 5 см рекомендуется использовать специальные набивки на стропила;
- каждый последующий ряд должен начинаться с половины листа. Эта схема известна как «разбежка» и широко применяется при укладке кровельных и напольных покрытий;
- при примыкании ондулина ко всем дополнительным элементам кровли должны применяться специальные доборы;
- верхний или последний ряд необходимо подрезать вровень с коньком. При монтаже не следует изменять технологический напуск в угоду последнему ряду, поскольку стекающая вода может попасть под обшивку.
Для монтажа обрешетки обычно применяется брус с сечением 50х50 мм, который устанавливается с шагом 60-80 см. При возможности древесину следует защитить антисептиком или специальными пропитками для древесины.
Рассчитать ондулин на двускатную крышу не составит особого труда. Для вальмовых или шатровых крыш рекомендуется использовать онлайн калькулятор, что значительно упростит процесс и снизит вероятность ошибок.
Вычисление количества листового материала
Зная угол наклона скатов крыши, можно определить полезную площадь листов еврошифера. Если крыша обладает сложной формой, данный показатель следует рассчитывать отдельно для скатов, расположенных под разными углами.
Для проведения расчетов, сколько листов понадобится для укладки кровельного покрытия, необходимо площадь крыши разделить на полезную площадь одного элемента. Скат крыши обычно имеет форму прямоугольника, трапеции или треугольника. Чтобы вычислить площадь ската, достаточно воспользоваться соответствующими математическими формулами. При расчете площади сложной кровли следует суммировать размеры всех ее скатов.
Площади кровли необходимо рассчитывать по карнизным свесам, а не по габаритам здания!
Чтобы избежать значительного количества обрезков при укладке еврошифера, рекомендуется определить оптимальную величину вертикальных нахлестов для конкретной крыши. Эти показатели могут превышать рекомендуемые параметры для скатов, которые занимают тот или иной угол наклона. Не рекомендуется использовать узкие полосы в верхнем ряду, так как видимая часть будет уменьшена из-за нахлеста конькового элемента (порядка 200 мм), что негативно скажется на эстетическом облике крыши.
К итоговому количеству листового материала следует добавить 10%, если речь идет о простой крыше, или 15-20%, если планируется укладка ондулина на крышу сложной конфигурации, где присутствует много углов, примыканий и переходов.
При расчете материала для монтажа или ремонта крыши не забывайте также о ендовах, коньках и других элементах, для которых требуются специальные покрытия от производителя ондулина. Расчет проводите исходя из длины конька, ендов, щипца и примыканий.
Если вы планируете создать на крыше оригинальный дизайн из разноцветных листов еврошифера, расчеты могут стать несколько более сложными. Наиболее удобным будет нарисовать масштабную цветную схему укладки и подсчитать количество листов каждого цвета.
Расчет материалов для кровельного покрытия из ондулина можно провести самостоятельно или воспользоваться специальной программой.
Похожие новости
Калькулятор расчета листов ондулина на крышу
Ондулин является одним из наиболее популярных кровельных материалов, состоящим из битума, резины, специальных наполнителей и целлюлозных волокон. С середины 90-х годов он активно применяется в частном и загородном строительстве.
Перед закупкой материала обязательно производятся расчетные работы — это позволяет значительно снизить расход материала и избежать излишков. Калькулятор расчета ондулина для крыши помогает выполнить все расчетные операции, исходя из параметров кровли и применяемого материала.
Работа калькулятора основывается на простых формулах, которые позволяют высчитать площадь кровли в зависимости от введенных параметров. Сначала вам необходимо выбрать предполагаемый тип кровли и ввести его основные размеры в метрах.
Для получения необходимого количества по листам ондулина нужно указать параметры кровельного материала и величину нахлеста. После расчетов общее количество листов, требуемое для покрытия площади кровли, будет отображено в соответствующем поле.
При вводе значений в поле «Нахлест» следует помнить о угле наклона кровли. Для угла наклона в 10 градусов нахлест должен составлять не более 40 см по ширине и 30 см по длине листа. При углах в 10-15 градусов рекомендационный размер составляет примерно 20 см по ширине.
При угле наклона свыше 15 градусов нахлест по ширине равен 20 см, а по длине — 17-18 см. Эти значения критически важны, поскольку с увеличением нахлеста снижается полезная площадь кровельного материала.
Как провести расчеты своими руками
Ондулин, предлагаемый одним из отечественных производителей.
Количество листов ондулина можно рассчитать и без использования специальных онлайн калькуляторов. Такой подход, при соблюдении основных математических правил, обеспечит более высокую точность расчетов.

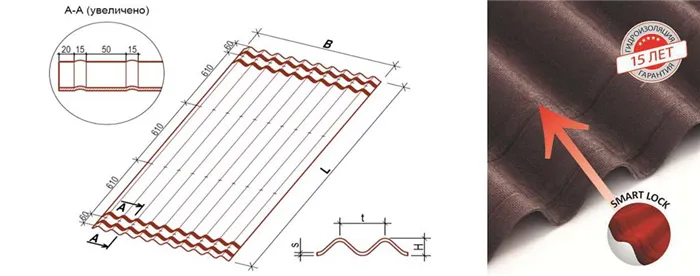

Стандартный шиферный лист ондулина имеет фиксированные размеры, длина — 2 метра, ширина — 0,95 метра. Площадь листа составляет 1,9 м², в то время как черепичный ондулин несколько меньше — 0,21 м².
Технология расчета включает следующие шаги:
- Общую площадь кровельной поверхности следует разделить на простые геометрические фигуры: квадрат, прямоугольник или треугольник;
- Затем потребуется вычислить площадь каждой отдельно взятой секции, применяя тригонометрические формулы;
- После этого нужно сложить все полученные результаты, учитывая погрешности от наклона;
- И, наконец, полученную сумму следует разделить на площадь одного листа.
Вся представленная схема проста и может быть использована для расчета материалов для любых типов кровли. Дополнительно можно измерить длину и ширину конька.
Чтобы корректно включить в расчеты количество материала, необходимое на напуск или нахлест, нужно определить их размеры и вычислить соответствующую площадь. Далее следует вычесть площадь нахлеста, а полученное значение будет представлять полезную площадь, то есть тот размер, который будет покрывать поверхность крыши.
Схема, описанная здесь, использовалась и для создания онлайн калькулятора кровли из ондулина.
Технология расчета для обычной скатной крыши
Пример расчета ондулина для самого простого типа крыши — двускатной крыши с углом наклона 20°. Длина кровли составляет 7 м, ширина — 4 м. Нахлест по длине будет равен 20 см, а по ширине — 17 см. Для расчета используется стандартный ондулин с общей площадью 1,9 м².
