Выбор и установка видов снегозадержателей на крышах из профнастила определяется несколькими факторами, включая угол наклона и площадь ската, а также снеговую и ветровую нагрузку, а также материал кровельного покрытия.

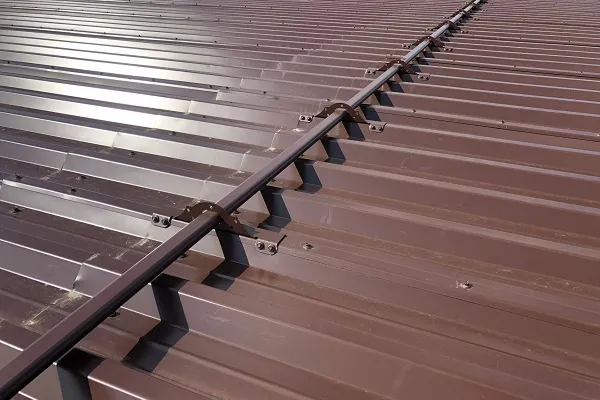

Как правильно установить снегозадержатели на крыше из профнастила

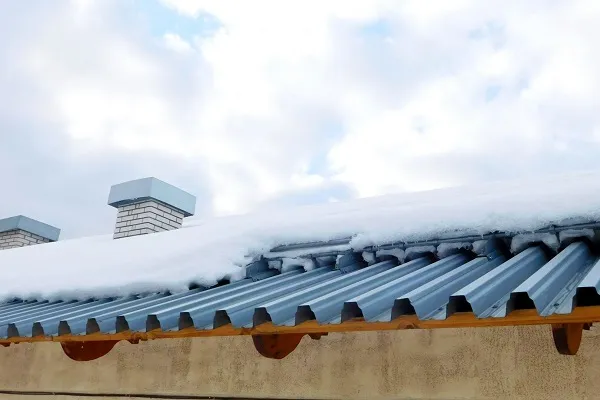

Скопление снега на крыше может серьезно угрожать безопасности людей, находящихся под кровлей, а также повреждать имущество. Особенно большое внимание следует уделять краям скатов, так как здесь сосредотачивается значительная нагрузка, что может вызывать деформации и повреждения водостоков, карнизов и других компонентов кровли.
Установка снегозадержателей на крыше из профнастила позволяет значительно снизить риск лавинообразного схода слежавшегося снега, выполняя одну из важных функций в комплексном наборе доборных элементов, необходимых для безопасной эксплуатации скатных кровельных систем.
Назначение системы снегозадержания
Металлическая профилированная крыша должна быть не только прочной и герметичной, но и безопасной в ежедневной эксплуатации. По мере увеличения площади крыши количество накапливаемого снега тоже возрастает, что в свою очередь обостряет необходимость в установке снегозадержателей для повышения безопасности использования. Установка снегозадержателей на профнастил приносит не только защиту, но и ряд дополнительных преимуществ:
- Помогают добиться более равномерного распределения снежных масс, избегая скопления снега вблизи края ската, тем самым снижая весовую нагрузку на структуру.
- Снегозадержатели способствуют плавному сходу снега, что особенно критично в регионах с резкими температурными перепадами, где образование и накопление льда на крыше – частое явление.
- Эти конструкции помогают сгладить температурные колебания на металлической кровле, что предотвращает деформацию и повреждение защитного декоративного покрытия.
Снегобарьеры обеспечивают безопасное таяние снега, исключая вероятность срыва значительной массы снежных накоплений, что может вывести из строя водостоки и карнизы. Кроме того, снегозадержатели действуют как рассекатели воздушных масс, что крайне полезно в условиях сильных порывов ветра и ураганов. Они особенно необходимы над мансардными окнами, чтобы снег не перекрывал их, а подтаявшие осадки не проникают внутрь, не блокируя механизмы и не вызывая оледенение уплотнителей.
Хотя установка снегозадержателей на профнастил подразумевает дополнительные расходы, в долгосрочной перспективе эти затраты с лихвой оправдывают себя, повышая надежность крыши, её безопасность и срок службы.
Что такое снегозадержатели и зачем они нужны
Снегозадержатели, также известные как снегозадерживающая система или снегостопоры, представляют собой конструкции, которые предотвращают сползание снега с крыши. Они особенно актуальны в зимний период, когда случаются оттепели или в ранний весенний сезон.
В зимние месяцы, под воздействием солнечных лучей, верхний слой снега на крыше начинает таять. Однако с наступлением ночи температура снова понижается, и мокрый снег замерзает, прилипая к поверхности крыши. Если этот процесс повторяется несколько раз, снежные массы начинают терять сцепление с кровельным покрытием и могут соскользнуть вниз.
Тем не менее, наличие снегозадержателей на крыше дома не всегда обязательно. Это зависит от типа кровельного материала. Например, любые шероховатые покрытия, такие как битумная черепица или ондулин, способны удерживать снег даже на относительно плоских крышах.
Если же крыша выполнена из гладкотекстурных материалов, имеет крутой склон и подвержена обилию осадков в зимний период, нет сомнений, что установка снегозадержателей является необходимой мерой для обеспечения безопасности.
Виды снегозадержателей
Перед тем как установить снегозадержатели на крышу, важно рассмотреть различные системы и конструкции этих устройств. Производители предлагают как готовые снегопропускные, так и снегоблокирующие конструкции, которые изготавливаются из прочных материалов, в частности, из металла, чтобы удерживать значительные нагрузки.
- Уголковые. Простые уголковые снегозадержатели, изготовленные из нержавеющей стали, могут быть окрашены в любой цвет, чтобы гармонировать с крышей. Эти элементы хорошо подходят для металлочерепицы, монтируя их по системе шахматного порядка в 2-3 ряда. Цена на один уголковый снегозадержатель составляет 100-150 рублей. Однако при наличии навыков работы с металлом возможно изготовление снегозадержателей собственными силами, что позволит сэкономить средства. Но стоит помнить, что по своей эффективности самодельные конструкции занимают последнее место среди всех решений, и они не подходят для крутых скатов или регионов с высокими снеговыми нагрузками.
- Решетчатые. Эти модели представляют собой конструкцию в виде решетки, работающей как снегорезы. Они не способны полностью остановить снег, но эффективно разбивают его на более мелкие хлопья, предотвращая схождение крупных пластов. Крепятся они на крыше с помощью кронштейнов, и важно, что чем меньше расстояние между прутьями решетки, тем мельче части снега. Разработаны для крыш, угол наклона которых не превышает 45 градусов.
- Пластинчатые. Изготавливаются из плит, обычно металла. Данная система не разрезает снег, а задерживает его, чтобы тот под действием UV-лучей плавно превращался в воду и стекал с крыши. Устанавливаются такие снегозадержатели с помощью кронштейнов, но их не рекомендуется применять на скатах с наклоном 50-60 градусов, так как они не выдерживают сильной снеговой нагрузки и могут привести к повреждению как снегозадержателя, так и самой кровли.

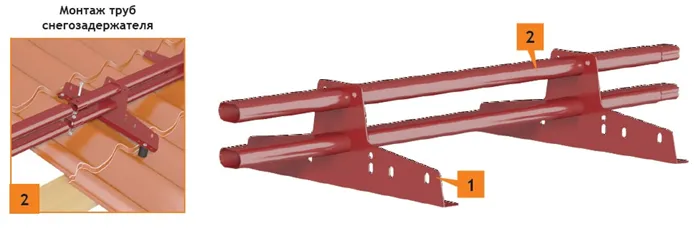

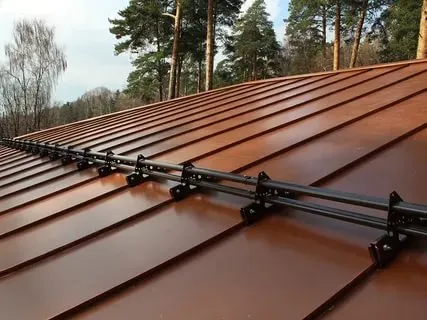

- Трубчатые. Они состоят из двух труб диаметром 6-10 см, соединенных друг с другом. Снег проходит между трубами и тем самым разбивается на более мелкие пласты, что снижает риск травмы для людей, находящихся ниже. Такие конструкции устанавливаются с использованием длинных кровельных саморезов и специальных держателей.
- Бугельные. Эти элементы применяют в сочетании с трубчатыми или решетчатыми снегозадержателями, особенно на мягких крышах, размещая их в шахматном порядке с шагом около 50 см.
- Бревенчатые. Эта форма снегозадержателя применяется редко и, как правило, на деревянных крышах. Их крепят с помощью крюков, фиксируясь к стропилам или обрешетке. Размер дерева имеет значение – чем толще ствол, тем большую массу снега он сможет выдержать. Для эффективной работы бревно должно размещаться на уровне 3 см от крыши, что обеспечивает свободный сход тающего снега маленькими частями.
Подготовительные работы перед монтажом
Правильная установка снегозадержателей начинается с составления эскиза, где будут указаны места установки элементов. Важно также убедиться, что стропильная система крыши способна выдержать промежуточные конструкции. Перед монтажом снегозадержателей стоит проверить обрешетку в местах установки — если необходимо, провести её укрепление путем добавления дополнительных планок.
Эта задача критически важна — при скручивании саморезов для крепления снегозадержателей, они не должны попадать в пустую зону под крышей, в противном случае снегозадержатели просто отвалятся под действием снежной нагрузки, что также может повредить кровлю.
После выполнения всех проверок переходят к разметке по исходной схеме. Если монтаж осуществляется на металлочерепицу, рекомендуется устанавливать кронштейны на 3-4 волне. При другой форме кровельного покрытия нужно соблюдать расстояние не менее 40 см от карнизного свеса. Согласно СНиП, это значение может доходить до 60 см. Для удобства разметки можно использовать натянутую веревку.
Необходимо крепить снегозадержатели не только над несущими стенами, это придаст дополнительную прочность конструкции. При наличии нескольких уровней, каждая следующая стойка должна располагаться на расстоянии 1,5-2 метра от предыдущей. Число рядов зависит от угла наклона крыши: чем круче скат, тем ближе нужно располагать снегозадержатели. Решетчатые и трубчатые элементы устанавливаются линейно, а уголковые и бугельные – в шахматном порядке.

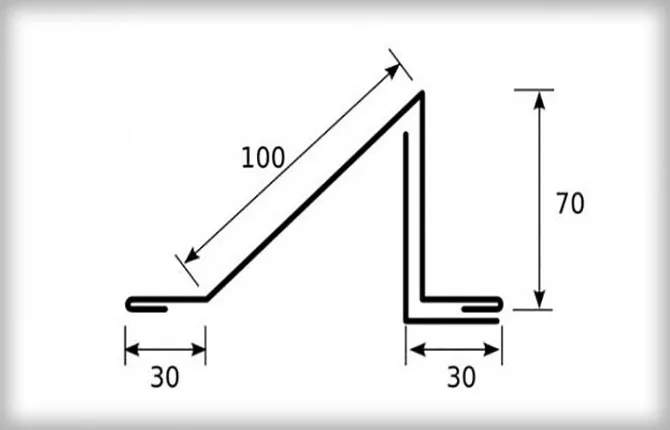

Эскиз уголкового снегозадержателя для изготовления своими руками

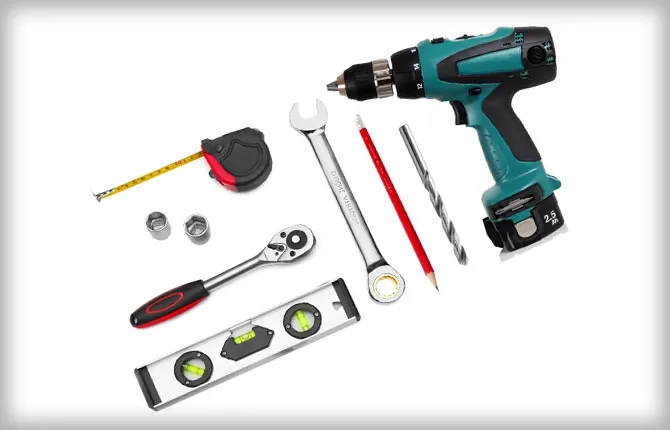

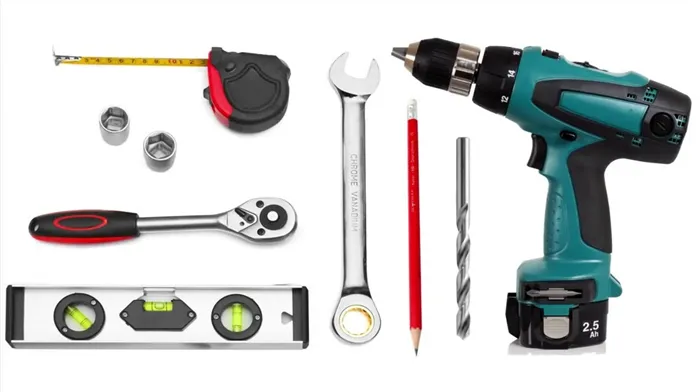

Инструменты
Для качественного монтажа снегозадержателей необходимо подготовить следующий набор инструментов:
- выбранные снегозадержатели;
- кронштейны и уплотнительные резинки;
- отвес;
- гаечные ключи;
- шуруповерт;
- бечевка;
- рулетка;
- ножницы по металлу;
- строительный уровень;
- ремонтный комплект для кровли;
- фурнитура для крепления выбранного типа снегозадержателей.
Если остановить свой выбор на заводских снегозадержателях, производители обычно предлагают готовые комплекты с необходимой фурнитурой, включающей крепежи и заглушки. Для самодельных моделей все элементы придется приобретать отдельно по мере необходимости.
Разработка эскиза
Создание эскиза перед монтажом является критически важным этапом. В нем должны быть указаны размеры, места установки снегозадержателей, расстояние от карнизов и других элементов, находящихся на крыше, а также расстояния между самими снегозадержателями.
Так как кронштейны крепятся на обрешетку, в эскизе обязательно необходимо указать её шаг. Это позволит избежать ситуации, когда вы просверлите отверстие в крыше, а под ним не окажется бруска, что лишит вас возможности крепить снегозадержатели.
Расчет количества конструкций на кровле
Перед установкой снегозадержателей на кровлю необходимо провести корректный расчет, основываясь на СНиП 2.0.10.07.85. В соответствии с данным стандартом, защитные конструкции следует устанавливать в зонах с повышенным риском:
- мансардные окна;
- парковки;
- тротуары;
- балконы и лоджии.
Снегозадержатели устанавливаются с отступом 0,5-0,8 метра от карниза. Определенно недопустимо устанавливать снегозадержатели непосредственно на карниз.
При выполнении расчетов следует учитывать следующие факторы:
- Среднегодовое количество осадков в вашем регионе. Чем больше снега, тем большую прочность должна иметь конструкция снегозадержателей.
- Тип кровельного покрытия и соответствующий вид снегозадержателей. Каждый из них требует индивидуального расчета.
- Угол наклона крыши. Если он превышает 15 градусов, рекомендуется выбрать трубчатые модели, так как они будут более практичными.
Первый ряд снегозадержателей устанавливается над несущей стеной, а остальные располагаются на расстоянии 1,5-2 метра от первого. Вся система должна быть установлена параллельно карнизу.
Пример расчета:
- Снеговой район – г. Москва (относится к 3 снеговому).
- Длина ската крыши – 8 метров.
- Угол наклона крыши – 40 градусов.
Из этого следует, что требуется установка одного ряда снегозадержателей на кронштейнах, которые будут размещены на расстоянии 110 см друг от друга. При этом тип кровли не окажет влияния на результаты.

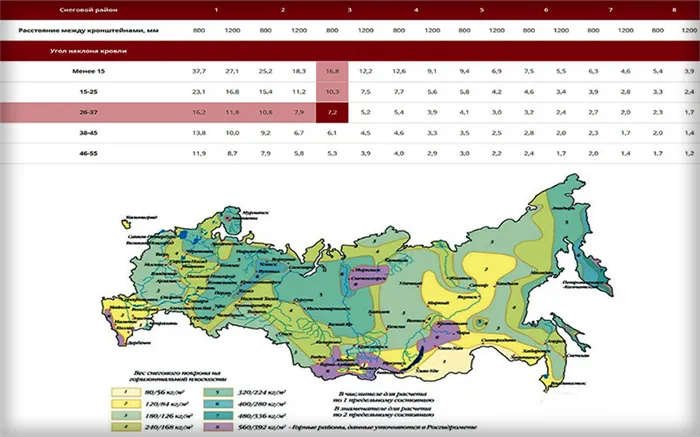

В таблице приведена максимальная длина ската при установке снегозадержателей в один ряд.
| Угол наклона кровли, градусы | Снеговой район | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||
| Расстояние между кронштейнами, мм | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | |
| До 15 | 37,7 | 27,4 | 25,2 | 18,3 | 16,8 | 12,2 | 12,6 | 9,1 | 9,4 | 6,9 | 7,5 | 5,5 | 6,3 | 4,6 | 5,7 | 3,9 | |
| 15-25 | 23,1 | 16,8 | 15,4 | 11,1 | 10,3 | 7,5 | 7,7 | 5,6 | 5,8 | 4,2 | 4,6 | 3,4 | 3,9 | 2,8 | 3,3 | 2,7 | |
| 26-37 | 16,2 | 11,8 | 10,8 | 7,9 | 7,2 | 5,2 | 5,4 | 3,9 | 4,1 | 3 | 3,2 | 2,4 | 2,7 | 2 | 2,3 | 1,7 | |
| 38-45 | 13,8 | 10 | 9,2 | 6,7 | 6,1 | 4,5 | 4,6 | 3,3 | 3,5 | 2,5 | 2,8 | 2 | 2,3 | 1,7 | 2 | 1,4 | |
| 46-55 | 11,9 | 8,7 | 7,9 | 5,8 | 5,3 | 3,9 | 4 | 2,9 | 3 | 2,2 | 2,4 | 1,7 | 2 | 1,4 | 1,7 | 1,2 | |
Инструменты
Для монтажа снегозадержателей подготовьте следующие инструменты:
- Установочные конструкции (снегозадержатели).
- Ножовка по металлу или электрический лобзик для резки материалов.
- Шуруповерт для выполнения сверлильных работ и закручивания крепежей.
- Ключ на 8 мм для обработки крепежей.
Стоит отметить, что использование болгарки может повредить полимерное покрытие, поэтому лучше отказаться от этой идеи. В большинстве случаев все дополнительные элементы, необходимые для установки, уже входят в комплект. Например, для снегозадержателей на металлочерепицу используют саморезы, гайки, шайбы, универсальные кронштейны, а также резиновый уплотнитель.
Расчет шага между опорами и расстояния между элементами
Нормативные документы указывают, что главной величиной при расчете по нагрузочным характеристикам является среднее количество снежных осадков в конкретном регионе. Это необходимо для адекватного распределения нагрузки между снегозадержателями и несущими опорами крыши и самой конструкции здания. Если этот параметр не учитывать, то снежная масса на кромке крыши может привести к перегрузке профнастила или металлочерепицы, что вызывать повреждение в местах соединений.
Снегозадержатели необходимо устанавливать по всему периметру крыши сплошной линией. Если длина ската превышает 5,5 метра, допускается использование нескольких рядов. Однако расстояние между ними не должно превышать 2 метра. При установке снегозадержателей на крыше из металлических покрытий следует размещать их на одном уровне с несущими конструкциями, например, стенами, чтобы снежная масса накапливалась до точки карниза, что убережет покрытие от разрушений. Расстояние от карниза до стены должно составлять не более 60-100 см, что создаст нормальные условия для срыва и движения небольших снежных масс. Кроме того, обязательно следует устанавливать снегозадержатели в местах расположения мансардных окон, что потребует наличия сплошной обрешетки для надлежащего монтажа.
Крепежи и переходные элементы для монтажа помогут регулировать численность труб и рядов. Количество рядов определяется климатическими условиями региона. Наиболее значительная часть нагрузки ложится именно на крепежи, поэтому важно, чтобы эти элементы были изготовлены из прочных и надежных материалов. Между элементами крепления должно соблюдаться расстояние в 40-120 см; для длинных скатов кровли более 5,5 метров шаг крепления должен быть не больше 60-90 см, а для коротких скатов – 30-60 см.
Если угол наклона крыши составляет 30 градусов, и снеговая нагрузка может достигать более 180 кг на квадратный метр, рекомендуется использовать снегозадержатели двухтрубчатого типа для повышения надежности и эффективности работы системы.
Количество рядов снегозадержателей для скатной кровли
| Угол наклона кровли, град | Снеговой район* | I | II | III | IV | V | VI | VII | VIII | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Расстояние между кронштейнами, мм | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | 800 | 1100 | |
| менее 15 | 37,7 | 27,4 | 25,2 | 18,3 | 16,8 | 12,2 | 12,6 | 9,1 | 9,4 | 6,9 | 7,5 | 5,5 | 6,3 | 4,6 | 5,4 | 3,9 | |
| 15-25 | 23,1 | 16,8 | 15,4 | 11,1 | 10,3 | 7,5 | 7,7 | 5,6 | 5,8 | 4,2 | 4,6 | 3,4 | 3,9 | 2,8 | 3,3 | 2,7 | |
| 26-37 | 16,2 | 11,8 | 10,8 | 7,9 | 7,2 | 5,2 | 5,4 | 3,9 | 4,1 | 3,0 | 3,2 | 2,4 | 2,7 | 2,0 | 2,3 | 1,7 | |
| 38-45 | 13,8 | 10,0 | 9,2 | 6,7 | 6,1 | 4,5 | 4,6 | 3,3 | 3.5 | 2,5 | 2,8 | 2,0 | 2,3 | 1,7 | 2,0 | 1,4 | |
| 46-55 | 11,9 | 8,7 | 7,9 | 5,8 | 5,3 | 3,9 | 4,0 | 2,9 | 3,0 | 2,2 | 2,4 | 1,7 | 2,0 | 1,4 | 1,7 | 1,2 | |

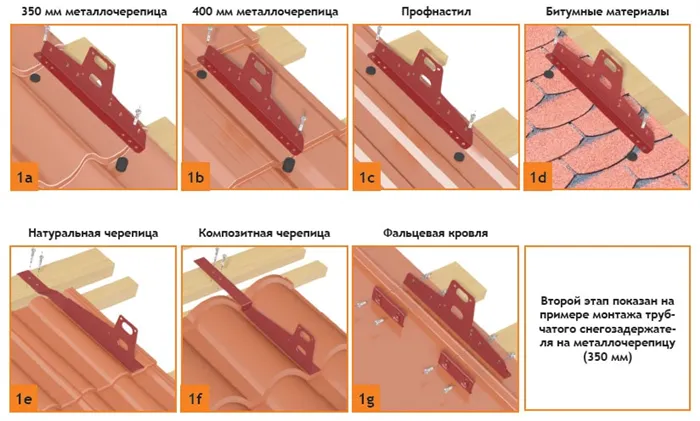

Установка крепежных элементов и кронштейнов
Монтаж кронштейнов и крепежных элементов необходимо проводить в обрешетку, особенно если крыша покрыта металлочерепицей или профнастилом. При установке в профнастил, включая металлочерепицу, важно тщательно продумывать каждый шаг, чтобы не повредить герметичность покрытия. На крышах с битумной черепицей крепления осуществляют к стружечной плите. Керамическая черепица, хотя и реже используется из-за своей высокой стоимости и сложности установки, требует предварительной установки кронштейнов на опорные балки во время укладки.
Для монтажа снегозадержателей рекомендуется расширить обрешетку с помощью дополнительных брусков, чтобы обеспечить надежность креплений. Установка осуществляется сквозь кровельный материал с использованием саморезов с резиновыми прокладками для герметизации мест крепления.
Популярные проблемы при установке снегозадержателей
Перед установкой снегозадержателей на металлочерепицу или профнастил полезно ознакомиться с распространенными проблемами, которые могут возникнуть в процессе эксплуатации. Это поможет заранее принять меры для избежания ошибок.
Почему не выдерживают и срываются кронштейны
Существует несколько причин:
- Крепление кронштейнов на карнизе, а не выше уровня несущей стены.
- Монтаж не в обрешетку, а непосредственно к кровельному покрытию.
- Неправильный расчет (недостаточное количество кронштейнов, слишком большое расстояние между ними).
- Короткие саморезы (должны быть от 5 до 7 см в длину для надежной фиксации в обрешетке).
- Ошибки в расчете рядов снегозадержателей.
- Использование кровельных саморезов для крепления снегозадержателей.
- Некоторые саморезы не зашли в обрешетку.
Правильное крепление снегозадержателей над несущей стенкой
Почему возникают протечки в местах крепления снегозащиты
Основной причиной протечек является некачественная герметизация. Для обеспечения герметичности мест крепления кронштейнов к кровле следует использовать специальные саморезы с резиновыми прокладками. Со временем эти прокладки изнашиваются, что может привести к утечкам. Чтобы уменьшить риск, рекомендуется:
- Дополнительно обрабатывать места крепления влагостойким и морозостойким герметиком.
- Следить за силой затяжки крепежных узлов, чтобы не перенапрягать прокладки.
Почему выходят из строя крепления
Наибольшую нагрузку, как правило, испытывают крайние крепления, поэтому критически важно соблюдать рекомендуемые значения выноса трубки. Если вынос составит менее 15 см, это может привести к перегрузке кронштейнов, и в конечном итоге — их отрыву от крыши.
Почему снеговые массы прорывают снегозащиту
Основные причины могут быть аналогичны тем, что приводили к отрыву кронштейнов. Если же речь идет о прорыве трубок снегозадержателя, чаще всего это происходит из-за ненадлежащего крепления мест соединений.
Почему снегозадерживающие системы не справляются со своими функциями
Если расчет и монтаж снегозадержателей выполнены корректно, то данная система в полной мере выполняет свои функции. Если же системы не действуют, необходимо проанализировать возможные ошибки на этапе проектирования или установки, включая вышеупомянутые. Часто ошибка заключается в недостаточном количестве рядов или слишком большом расстоянии между кронштейнами.
Такая разреженность может привести к повреждению крайних опор, что в свою очередь создает цепную реакцию повреждений.
Чтобы избежать проблем в процессе эксплуатации, необходимо регулярно проверять состояние системы. В первое время целесообразно проводить осмотр каждые 3-4 месяца, а затем достаточно одной проверки в год, когда стоит уделить внимание затяжке соединений.
Заключение
Снегозадержатели – важный компонент крыши наряду с водосточной системой, вентиляционными выходами и дымниками для труб. Они обеспечивают безопасную эксплуатацию кровли, защищая людей от травм и предотвращая порчу имущества.
Для различных типов крыш используются определенные снегозадержатели: трубчатые, бугельные, решетчатые, пластинчатые и уголковые модели. Выбор той или иной конструкции зависит от количества снежных осадков, ожидаемых зимой.
Необходимо произвести точный расчет количества снегозадержателей, чтобы избежать распространенных ошибок, с которыми сталкиваются многие владельцы домов.
