Автоматика для откатных ворот — Какую автоматику выбрать?
Настоящая статья предназначена для тех, кто с недоверием подходит к рекламе и заманчивым обещаниям продавцов, которые восторженно нахваливают свои товары. Сразу отметим, что вы поступаете совершенно правильно, если не спешите доверять любым рекламным заявлениям.
Данный материал будет полезен тем, кто хочет основательно разобраться в этой теме, а также понять принцип работы приводов перед покупкой автоматизации для откатных ворот.
Мы рассмотрим все аспекты, начиная от электрической части, такой как плата управления и двигатель, и заканчивая механической частью, включая редуктор и шестерни. В интернете представлено огромное количество разнообразной информации об автоматиках.
На видеохостингах и различных сайтах по запросам «как выбрать» или «подобрать автоматику для откатных ворот» вы найдете множество статей и видеороликов. Однако часто в них отсутствует конкретный разбор принципа работы приводов для откатных ворот.
Большинство подобных видео представляют собой скрытую рекламу определенного бренда. Чаще всего такие ролики начинаются с предисловия, где на столе располагаются два различных привода, которые авторы видео начинают сравнивать, при этом часто хваля один из них, что и является той самой скрытой рекламой.
В отличие от таких источников, мы поэтапно разберем данный вопрос, начиная с основ, таких как масса откатных ворот и места их установки. Приступим к делу.
Масса створки откатных ворот
Первым критически важным параметром, который необходимо учитывать, является масса створки. Причем, это значение должно быть не приблизительным, а точно рассчитанным. В отличие от подбора фурнитуры, здесь не требуется учитывать такие факторы, как парусность и обледенение. Однако необходимо учитывать массу створки откатных ворот в связке с направляющей шиной.
В качестве примера рассмотрим один из самых популярных размеров проема: (4 м х 2 м), а также наиболее распространенный материал для заполнения, а именно профильный лист.
- Наружный каркас створки откатных ворот обычно изготавливается из профильной трубы с размерами 60х40х2 мм. На одну створку понадобится примерно 18 метров этой трубы. Для расчета примем 18 метров.
- Вес 1 метра такой трубы согласно стандартам ГОСТ 30245-2012 и ГОСТ 8645-68 составляет 2,93 кг.
- Умножаем 18 * 2,93 = 52,74 кг. Это — масса трубы, изготовленной по ГОСТу, которая тяжелее стандартной трубы, изготовленной по ТУ, поэтому такой расчет предпочтителен.
- Внутри конструкции для усиления используют профильную трубу с размерами 20х20х1,5 или 40х20х1,5 мм. Для нашего расчета мы возьмем трубу с большим профилем для большей надежности.
- Вес 1 метра трубы 40х20х1,5 мм составляет 1,31 кг. Нам потребуется от 16 до 18 метров, в зависимости от конструкции. Рассчитываем по максимуму: 18 * 1,31 = 23,58 кг.
- Масса профильного листа. Для расчета берем популярный профлист марки С-8. Максимально допустимая толщина для ворот составляет 0,5 мм. Вес одного квадратного метра такого профиля составляет 5,42 кг. Умножаем на площадь и получаем: 8 * 5,42 = 43,36 кг.
- Масса направляющей шины. Для проема такого размера нам потребуется шина длиной 6,0 метров с толщиной 3,5 мм. Например, такие шины производят известные бренды, такие как Алютех или Ролтэк ЭКО. Средняя масса такой шины составляет 32 кг.
- Дополнительные элементы — это метизы, грунт и краска. Здесь мы можем накинуть около 10 кг. Также масса 5 метров зубчатой нейлоновой рейки составляет приблизительно 3 кг.
- Это более чем достаточно для нашей оценки. Теперь мы суммируем все данные и получаем точную массу створки откатных ворот для проема 4х2 м с шиной длиной 6 метров в покраске и с зашивкой из профильного листа марки C-8 толщиной 0,5 мм.
Таким образом, масса створки равна: 52,74 + 23,58 + 43,36 + 32 + 10 + 3 = 164,68 кг. Округляем до 165 кг. Запоминаем данное значение.
Я детально описал процесс расчета массы створки ворот с тем, чтобы вы могли использовать этот алгоритм для определения массы створки своих ворот, если они отличаются по размеру или материалу заполнения (например, если используются деревянные панели, ковка или сэндвич-панели и прочие материалы).

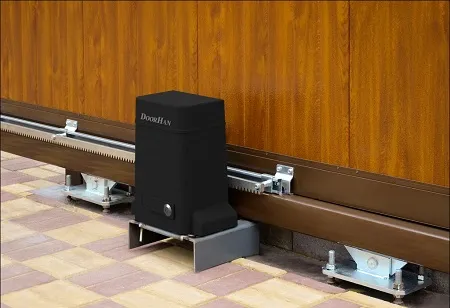

Конструкция SLIDING-1300PRO
Модель SLIDING-1300PRO обладает стильным герметичным корпусом, выполненным в эргономичном раздельном дизайне, который надежно защищает элементы конструкции от негативных воздействий окружающей среды и механических повреждений.
Когда речь идет о том, какую автоматику выбрать для откатных ворот, стоит учесть, что данный привод оснащен встроенным механизмом расцепления. Это позволяет вручную перемещать створку ворот в случае отключения электропитания, что является важной функцией при необходимости экстренного доступа.
Конструкция обеспечивает надежную фиксацию к монтажной плите, которая предварительно должна быть установлена к закладному элементу фундамента.

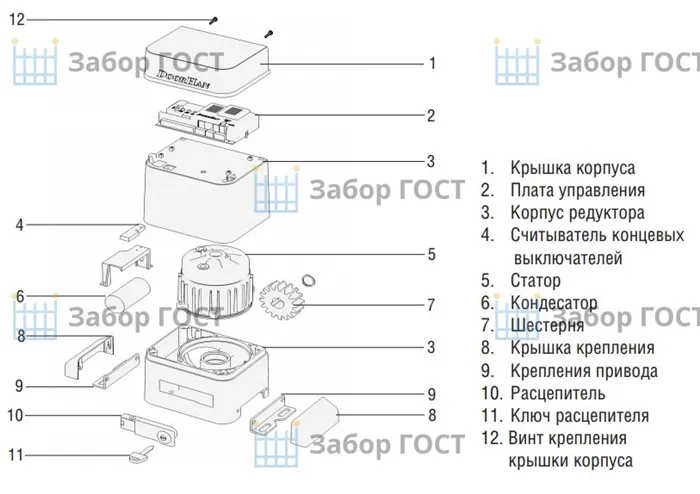

Основные элементы конструкции указаны на приложенном изображении.

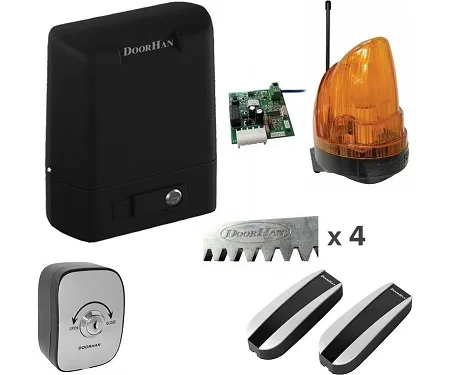

Стандартная комплектность включает:
- электропривод;
- пара концевых магнитных выключателей;
- набор элементов для монтажа и крепления.
По желанию заказчика дополнительно можно приобрести:
- различные модели пультов дистанционного управления, рассчитанные на работу с двумя или четырьмя автоматическими устройствами;
- лампу сигнализации о движении створки;
- фотоэлементы, как проводные, так и беспроводные (ИК-приемники и передатчики), для обеспечения безопасного перемещения створки;
- звуковую сигнализацию, предупреждающую о движении полотна ворот;
- обогреватель, предназначенный для поддержания оптимальной температуры работы электродвигателя и всех элементов конструкции, что позволяет использовать изделие при температурах до -50°С.
Необходимость установки обогревателя объясняется тем, что привод работает с использованием густой смазки (редуктор располагается в масляной ванне). Когда температура опускается ниже -20°С, вязкость смазки увеличивается, и это может привести к недостаточной мощности двигателя для перемещения створки.
Для того чтобы решить, какая автоматика для откатных ворот является наиболее оптимальной, необходимо провести сопоставление нескольких моделей.

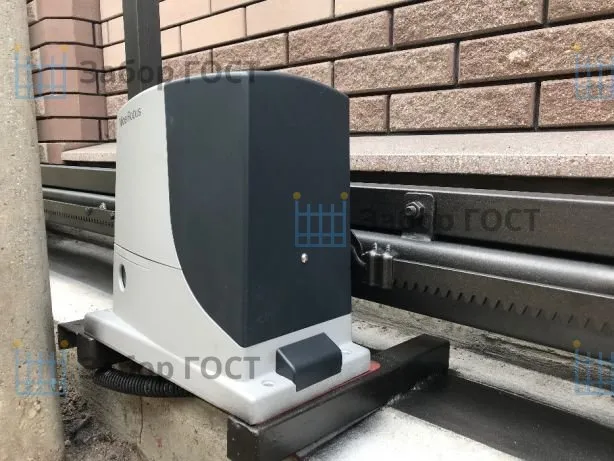

Итальянский привод RB600
Эта модель предлагается в рамках серии ROBUS и способна работать с откатными воротами, весящими до 600 кг.
Как правило, любой профессионал, отвечая на вопрос о том, как выбрать откатные ворота, обязательно подчеркивает, что этот процесс должен включать тщательный подбор электропривода, поскольку он является одним из ключевых аспектов системы автоматизации.
Одним из значительных преимуществ RB600 является следующее:
- модель рассчитана на использование с высокой интенсивностью;
- скорость перемещения створки может достигать 20 м/мин, что делает работу с воротами быстрой и эффективной;
- реализован режим работы «калитка» (можно увидеть на фото ниже) и функция автоматического закрытия, что добавляет удобства в эксплуатации.

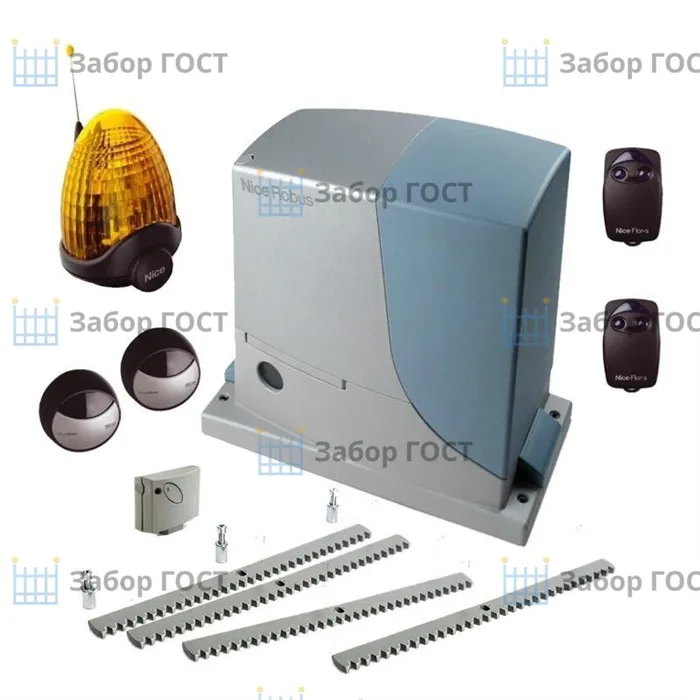

В стандартный комплект изделия входят:
- сам привод;
- сигнальная лампа;
- радиоприемник для дистанционного управления;
- пульты дистанционного управления;
- зубчатая рейка;
- стойка для установки фотоэлементов;
- комплект, включающий пару фотоэлементов для безопасности.
Came (Италия)
Это известный европейский бренд с долгой историей и стабильным присутствием на нашем рынке. Продукция компании охватывает большинство категорий систем автоматизации и контроля доступа. Однако на территории России действуют только 7 подразделений Came. Поэтому, если вы находитесь в удалении от этих городов, обслуживание и ремонт автоматики может вызвать некоторые затруднения.
- Москва
- Люберцы (МО)
- Санкт-Петербург
- Краснодар
- Казань
- Новосибирск
- Екатеринбург
An-motors (Китай)
Автоматика Doorhan начала свое производство в 2005 году и в 2011 успешно прошла сертификацию для продаж в странах Европейского Союза. Большим преимуществом этого бренда является перенос производственных линий в 2022 году из Китая в Россию, что положительно сказалось на стоимости продукции и стабильности поставок комплектующих в дилерские сети.
Чтобы ответить на вопрос о том, какой привод для откатных ворот выбрать, мы сравним базовую линейку продуктов каждого производителя по различным параметрам.
Вот еще несколько значительных брендов электроприводов:
- Doorhan — отечественная автоматика, отличающаяся высоким качеством и нацеленная на длительный срок службы. Она прекрасно справляется с высокими нагрузками и имеет отличные отзывы от пользователей.
- Hormann — немецкий бренд с гарантией на свои изделия сроком 5 лет. Предлагает быстрое открытие и закрытие створок при любых климатических условиях. Все компоненты соответствуют международным стандартам качества.
- An-motors – доступный и надежный электропривод, который удовлетворяет потребности широкой аудитории. Его двигатель и электроника изготавливаются по современным технологиям в Белоруссии.
Зная основные марки производителей, задача «как выбрать автоматику для ворот» становится гораздо более решаемой. Если у вас остались какие-либо сомнения, не стесняйтесь обращаться в нашу компанию. Наши менеджеры с радостью проконсультируют вас по телефону по всем вопросам, связанным с покупкой автоматики.
Автоматика для откатных ворот: как не прогадать с выбором. Советы установщиков
При заказе откатных ворот владельцы часто задаются вопросом о необходимости установки автоматического привода. Автоматика существенно упрощает управление конструкцией, увеличивая уровень комфорта и скорости. На сегодняшний день автоматика стала определяющим фактором комфорта, и вопрос о целесообразности установки автоматического привода кажется риторическим. Тем не менее, к выбору привода стоит подойти ответственно. Далее мы расскажем о том, на что обращать внимание при покупке электропривода и какие производители зарекомендовали себя лучше всего.
Автоматика для откатных ворот считается простой для монтажа. Она работает по принципу, согласно которому привод-редуктор передает крутящий момент на зубчатую рейку, которая крепится к воротному полотну.
Среди ключевых достоинств таких устройств следующие:
- простота в установке и возможности ремонта;
- удаленное управление;
- безопасность перемещения створок;
- герметичность, что предотвращает попадание влаги и пыли внутрь корпуса устройства;
- улучшенные характеристики по взломостойкости, что минимизирует вероятность взлома ворот;
- возможность перехода на ручное управление, что особенно актуально при отключении электроэнергии.
Как выбрать привод для откатных ворот
Перед тем как приобретать автоматический привод, учтите следующие важные нюансы:
- Материалы. Обратите особое внимание на материалы, из которых изготовлены шестерни редуктора. Мы рекомендуем выбирать металлические детали, так как они надежнее, прочнее и долговечнее. Пластиковые компоненты могут быстро выйти из строя из-за воздействия влаги и нестабильного климата региона;
- Мощность двигателя. Двигатель можно рассматривать как сердце всей автоматической системы. Срок службы механизма во многом зависит от условий его эксплуатации. Поэтому, учитывая сложные климатические условия, такие как высокая влажность и частые перепады температур, разумнее выбирать устройства с запасом мощности;
- Тип концевого выключателя. Рекомендуем выбирать магнитные выключатели вместо механических. Механические конструкции могут примерзать в зимний период (даже в Крыму раз в 5-10 лет бывают морозные зимы), что может затруднить процесс открывания створки.
Выбираем электропривод исходя из веса ворот
Если возникает вопрос о том, какую автоматику для откатных ворот выбрать, немаловажным аспектом становится вес створок ворот.
Сотрудники магазина «Ворота от Федота» рекомендуют учитывать вес раздвижной створки перед покупкой привода. Если масса створки составляет от 200 до 500 кг, то следует обратить внимание на приводы для облегченных ворот. Такие механизмы подходят для установки на дачах и в частных домах. Если же вес ворот превышает 500 кг, то оптимальным выбором станет привод для утяжеленных ворот. Его запас мощности будет достаточен для управления тяжёлой конструкцией.
Как определиться с производителем
При выборе автоматики покупатель сталкивается с множеством дилемм — какой привод для откатных ворот лучше: Doorhan или Alutech? Или, может быть, предпочтение лучше отдать автоматике от Faac или Came? Мы составили рейтинг производителей автоматики для откатных ворот:
Doorhan
Приводы Doorhan возглавляют список лучших. Они известны своей бесшумной работой, долговечностью и стабильностью в работе. Автоматика Doorhan успешно справляется с трудными климатическими условиями. Влажность, температурные перепады и экстремальная жара — не преграда для механизмов данного производителя.
Что входит в стандартный и расширенный комплект автоматики для откатных ворот
Стандартная комплектация включает в себя привод, сигнальную лампу, фотоэлементы для обеспечения безопасности, радиоприемник и один пульт дистанционного управления. Упомянутую зубчатую рейку необходимо приобретать отдельно. В расширенный комплект, помимо вышеуказанных компонентов, могут входить GSM-устройства (для управления воротами через мобильный телефон), ключевые кнопки и кодовые клавиатуры. Конечный выбор зависит от ваших требований и бюджета, который вы готовы выделить на эти технологии.
Выбор комплекта автоматики для откатных ворот — это сложная задача для обычного потребителя. Тем не менее, правильный подбор привода, управляющей электроники и пультов в соответствии с рекомендациями производителей значительно увеличит срок службы системы, снизит вероятность выхода из строя из-за неблагоприятных погодных условий или неправильной эксплуатации, а также уменьшит необходимость замены компонентов и частых дорогостоящих ремонтов.
Если у вас возникли сложности с выбором, консультанты компании «Ворота от Федота» всегда готовы помочь вам подобрать автоматику, учитывая все необходимые параметры и технические характеристики.
