Как провести электричество на участок

Первый и важный шаг на пути к электрификации дачи – это получение разрешительных документов от энергоснабжающей организации, которая предоставляет электричество. При обращении в компанию, ответственную за электросети, к которым владелец дачи планирует подключиться, он должен получить технические условия. В этих условиях обязательно указываются ключевые пункты, касающиеся требований и обязательств сторон.

Какую электросетевую компанию выбрать?

Первым делом необходимо выяснить, какая электросетевая организация обслуживает территорию, на которой располагается ваш участок. Эта информация обычно доступна в вашем местном муниципалитете. В большинстве случаев подключение к электрическим сетям осуществляется через ближайшую компанию, что значительно упрощает процесс.

• заявление на технологическое присоединение (образец можно получить непосредственно в офисе сетевой компании);
• выписка из ЕГРН, подтверждающая право собственности на земельный участок.

Имейте в виду, что сетевая организация может запросить и другие документы, помимо указанных выше.

Как заключить договор технологического присоединения?

После подачи заявления электросетевая компания в течение 15 дней отправляет вам проект договора на технологическое подключение, сопровождая его приложением с технологическими условиями. В данном документе подробно описаны работы, которые должны будут выполнить обе стороны, местоположение счетчика электроэнергии (он может быть установлен на столбе, фасаде дома или на стене), а также конкретные сроки выполнения работ.

Этот документ необходимо подписать в двух экземплярах, один из которых следует вернуть представителю компании.

Куда обращаться

Разрешение на подключение выдает сетевая компания, которой подчиняется местное электрохозяйство. Связаться с данной компанией можно тремя основными способами:

1. Лично подать заявление и впоследствии поддерживать коммуникацию с представителями сетевой организации.
2. Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка «под ключ».
3. Передать полномочия коммерческой компании, специализирующейся на подобном подключении.

Общение с бюрократической системой может занимать много времени и сил, но стоит учесть, что оплата за технологическое присоединение составит всего 550 рублей, если решение будет приниматься в рамках федеральной программы.

Наиболее быстрым и, соответственно, самым дорогим способом будет второй вариант. Энергетики, действующие как монополисты, выполнит все работы без задержек, но за это возьмут высокую плату. Третий вариант менее затратный, чем второй, однако может занять больше времени. Это связано с тем, что сетевая организация может создавать определенные препятствия своему конкуренту — коммерческой компании.

Если владелец загородного дома располагает достаточными финансовыми средствами, но не знает, как провести свет на участок и с чего начать, рекомендуется использовать второй или третий способы. В случае, если в первую очередь стоит финансовый вопрос, а сроки подключения не критичны, подойдёт первый вариант.

Оформление документов

На практике не предусмотрен универсальный пакет документов для подключения. На основании заявления владельца участка сетевая организация выдает технические условия (ТУ), где прописаны обязательства для заявителя, согласно которым:

• заявитель обязан выполнить работы в пределах границ своего земельного участка;
• сетевая организация берет на себя ответственность за выполнение работ до границ участка, включая урегулирование отношений с третьими лицами и другими инстанциями.

То есть, энергетическая компания берет на себя решение вопроса о том, как провести электричество на участок ИЖС или иной вид земельного надела от ближайшей линии электропередач, в то время как собственник отвечает за ввод электричества в дом.

Заявка в сетевую компанию на технологическое присоединение

Собственнику необходимо знать, какие документы понадобятся для подключения электроэнергии на участок и куда их подавать.
В ближайшую районную электросетевую компанию направляется письмо-заявка с просьбой выдать технические условия на подключение с указанием:

• Ф. И. О. и паспортных данных заявителя;
• местонахождения земельного участка;
• предполагаемой максимальной мощности.

К заявке прилагаются:

• план расположения объекта на местности (кадастровая карта);
• проектная схема электроснабжения заявителя, предполагающая расположение на участке строений и инженерных коммуникаций;
• копия правоустанавливающих документов заявителя — свидетельств о собственности на земельный участок и дом.

В течение 15 дней энергетическая компания подготавливает и направляет заявителю типовой договор с приложенными техническими условиями (ТУ) и перечисленным перечнем мероприятий по ТП. В течение месяца с момента получения договора заявитель обязан его подписать.

Внимание: Если заявитель не успеет в течение 60 дней вернуть подписанные документы обратно в сетевую компанию, его заявка будет аннулирована.

Разработка проекта

Как только договор подписан, можно приступать к проектированию системы электроснабжения участка. Составление проекта требует специфических знаний. Отсутствие опыта в проектных работах может стать причиной, по которой следует обратиться к специалистам-проектировщикам систем электроснабжения.

В качестве исполнителя можно выбрать как независимое проектное бюро, так и сетевую организацию.

Важно! Выбор компетентного проектировщика — это гарантии грамотного проектирования и его дальнейшего согласования в энергетической компании. Соблюдение норм и стандартов в готовых расчетах является необходимым.

Согласованный проект становится основанием для проведения работ по монтажу. Отказ от него недопустим, иначе после выполнения работ может возникнуть необходимость в переработке проектных решений.

Для справки: индивидуальный проект не является обязательным для заявителей при подключении мощности до 15 кВт, если технологическое присоединение объекта осуществляется к электрическим сетям класса напряжения до 20 кВт включительно.

Контур заземления

Схема подключения электричества к дому от столба требует выполнения контура заземления на вводе. Для этого следует выкопать траншею глубиной 80 см, вбить вертикальные заземлители длиной как минимум 2 м в количестве трех штук. Затем их необходимо соединить между собой горизонтальными металлическими прутками с помощью сварки и подвести к месту ввода в дом в электрический щиток. После монтажа заземления необходимо проверить показатель сопротивления тока, который должен быть в соответствии с установленными нормативами.

Весь этот процесс, начиная с подключения электричества и заканчивая пломбированием электросчетчика, требует наличия соответствующего свидетельства о допуске к выполнению электромонтажных работ.

Самовольное подключение электричества может привести к штрафным санкциям. Тем не менее, выбор способа электропроводки – личное дело каждого владельца. Все остальные работы по монтажу электропроводки в доме разрешается выполнять самостоятельно, но при соблюдении всех норм и правил техники безопасности.

Еще один важный нюанс заключается в том, что энергоснабжающие организации часто выдвигают требования к дачным и садоводческим товариществам устанавливать счетчики на столбах в специальных герметических щитках на уровне глаз для удобства их проверки. Хотя эти требования не прописаны в официальных регламентах, лучше предотвратить возникновение лишних неприятностей и недоразумений, следуя рекомендациям.

Добавление защитного устройства в щиток

При необходимости установки дополнительной цепи (или линии) или же для дополнительной защиты уже имеющейся цепи в уже действующий щиток добавляется новое модульное защитное устройство (например, АВ, ВДТ или АВДТ). Дополнительное устройство обычно подключается к выходу вводного защитного модульного аппарата, то есть непосредственно к его клеммам или к шинам, соединённым с этими клеммами.

К клемме модульного защитного устройства допускается подключение не более двух проводников одинакового сечения. Поэтому, как правило, подключить новое устройство к клеммам вводного устройства довольно сложно, так как обычно они уже заняты проводниками, идущими к ранее установленным устройствам. В таком случае нейтральный провод дополнительного устройства можно соединишь с общей нейтральной шиной щитка, что означает соединение с шиной, подключенной к нейтральной выходной клемме вводного устройства.

Существует несколько вариантов подключения фазного входа дополнительного устройства. Например, можно подключить его к гребенчатой шине, которая соединена с выходной фазной клеммой вводного аппарата. Если позволяет место, то входная фазная клемма может быть подключена непосредственно к гребенке (в этом случае имеющуюся гребенку следует заменить на гребенку на один зуб большего размера). Если же такая замена невозможна, для соединения с гребенкой можно использовать провод и специальный кабельный зажим.

Если перечисленные выше способы подключения не подходят по каким-либо причинам, для организации более двух ответвлений от обеих клемм вводного устройства удобно использовать модульные распределительные блоки (кросс-модули, блоки шин), которые устанавливаются на DIN-рейку.

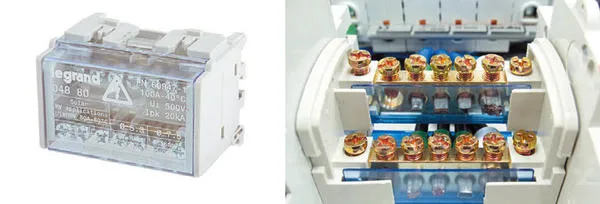

Слева: двухполюсный (L и N) кросс-модуль для шести отходящих линий. Справа: двухполюсный кросс-модуль со снятой крышкой. К верхней шине подведены нейтральные провода, к нижней – фазные

На следующем изображении (слева) представлены ответвления нейтрального и фазного выходов вводного устройства с помощью кросс-модуля:

1. Провод от нейтральной выходной клеммы вводного устройства;
2. Нейтральные провода, идущие к установленным устройствам;
3. Нейтральный провод, идущий к новому устройству;
4. Фазный провод, идущий к новому устройству (остальные фазные провода не видны).

Слева: ответвления нейтрального и фазного выходов вводного устройства при помощи кросс-модуля. Справа: схема ответвления фазного и нейтрального выходов вводного устройства при помощи кросс-модуля

1. Цепь до установки нового устройства;
2. Цепь с новым устройством.

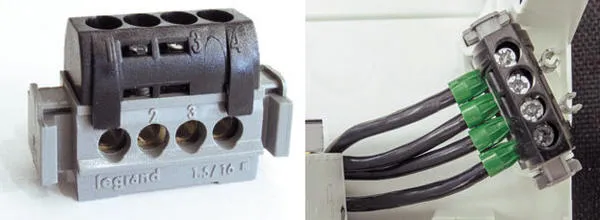

Слева: изолированная шинка для трех отходящих линий. Справа: дополнительная изолированная шинка, установленная в специально предусмотренном месте щита

Прокладка кабеля в земле

Прокладка кабеля, подобная воздушным линиям электропередач, имеет как преимущества, так и недостатки.

Преимущества кабельной линии:

• Эстетичность. Прокладка кабеля помогает избежать видимых проводов и создает более красивый внешний вид территории вокруг дома.

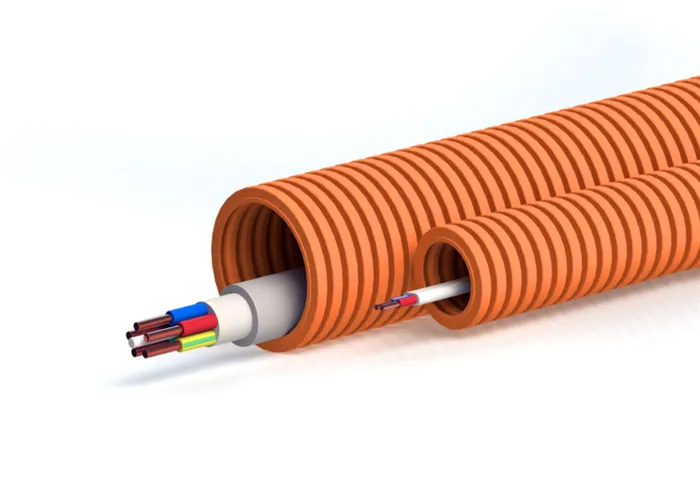

• Надежность и долговечность. При соблюдении всех технологических процессов, таких как правильное подключение кабеля к воздушной линии на столбе, укладка в ПВХ трубе и защита кабеля от влаги, кабель может служить своему владельцу без необходимости ремонту и ревизии до 30-40 лет. Кроме того, он не боится внешних климатических факторов, так как закапается под землю.

• Экономичность при большом расстоянии опоры от дома. Несмотря на то что средняя стоимость кабеля превышает стоимость воздушного провода, при удалении воздушной линии от дома, вам не придется получать разрешение на установку дополнительной опоры и покрывать связанные с этим расходы. Рытье траншеи и укладка кабеля в таких случаях окажется гораздо более доступным и при этом вы сможете выполнить эту работу самостоятельно, исключая лишь подключение щитка к опоре.

Недостатки кабельной линии:

• Риск воровства. К сожалению, в нашей стране с проблемой кражи цветного металла люди сталкиваются часто. Кабель, спускающийся с опоры, заметен невооруженным глазом, в связи с чем участок от опоры до забора может стать жертвой воров. Хотя подобные случаи не являются повсеместными, их зафиксированы.

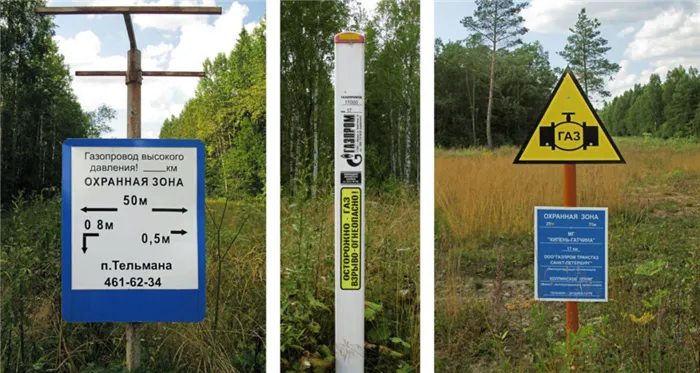

• Получение разрешения на копку, если неподалеку проходят подземные коммуникации. Если рядом с вашим домом проложены газовые или водопроводные трубы, потребуется пригласить представителя Горгаза или Водоканала для согласования работ по рытью траншеи. Это требует дополнительного времени и затрат на приезд специалиста.

• Время, затраченное на прокладку. Рытье траншеи, укладка трубы и протяжка кабеля занимают существенно больше времени, чем натяжка ввода СИП.

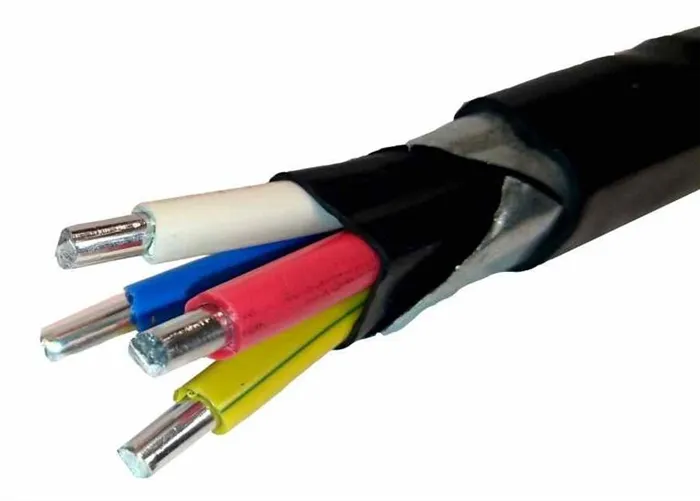

• Общая стоимость уложенного кабеля. Если для воздушной линии не требуется установка дополнительной опоры, тогда укладка кабельной линии окажется дороже. Например, если вам нужно будет уложить 13 метров кабеля АВБбШв 4х16 (для наглядности как для ВЛ) в пластиковую гофрированную трубу диаметром 110 мм (стоимость в среднем 100 рублей за метр), при условии самостоятельного рытья траншеи, общая стоимость укладки составит:
  (13*120) + (13*100) = 2860 рублей. При этом стоит учесть, что вам придется дополнительно оплатить монтажнику подключение кабеля в щитке (или на опоре) еще около 1000 рублей. В итоге сумма составит примерно 4000 рублей, что оказывается дороже, чем прокладка воздушной линии.
• Сложности с ремонтом. Если кабель получает повреждение где-либо в середине линии (не на вводах), вам придется откапывать всю конструкцию, что вызывает множество неудобств и хлопот (особенно в зимний период). Также в местах прокладки кабеля запрещается строить какие-либо объекты для удобства будущего ремонта.
• Необходимость составления чертежа. Поскольку кабельная линия невидима, важно обязательно составить подробный чертеж, чтобы через 20-30 лет, когда в доме могут жить ваши дети или внуки (или вы его продадите), никто случайно не повредил кабель, когда будет копать траншею под фундамент пристройки или гаража. Кроме того, чертеж необходим для ремонта, чтобы знать, где проводить раскопки.

Выводы: что выбрать — воздушную или кабельную линию?

Вам подойдёт воздушная линия, если:

• Вы хотите существенно сэкономить время и деньги на установке ввода.
• Вам не страшно, что провод могут украсть злоумышленники.
• Висящий провод не портит внешний вид вашего участка.
• Вы не желаете устраивать рытье траншеи или нанимать людей для этой работы.

Вам подойдет кабельная линия под землей, если:

• Для вас важен внешний вид вашего участка.
• В вашем регионе часто бывают сильные ветры, что приводит к обрывам проводов из-за падающих деревьев.
• У вас имеется крупногабаритная сельхозтехника, и необходимо обеспечить электроснабжение нескольких построек на территории.
• Опора ЛЭП расположена на расстоянии более 25 метров от вашего дома, и вы не хотите тратить деньги на установку дополнительной опоры.
