Сотрудничество ВСП с КИНЕФ имеет 15-летнюю историю, и у данной коллаборации есть все знаки на продолжение. Недавнее предложение от ВСП для заказчика включало:
28MLMCM33-CS
Штуцер HAVI с наружной резьбой М33х2.0 типа EO 24º в соответствии с ISO 8434-1 / DIN 2353
под трубку диаметром 28 мм; PN 160 бар;
Материал: углеродистая сталь.
Bspt резьба что это Что собой представляет bspt резьба
Резьба стандарта BSP делится на цилиндрическую трубную резьбу BSPP и коническую трубную резьбу BSPT, в зависимости от формы нарезки. Каждая из этих резьб создается с учетом специфических условий эксплуатации и типов соединений.
BSPP (British Standard Pipe Parallel) – это британская параллельная резьба, которая имеет угол наклона в 55°, что обеспечивает герметичное соединение. В серии соединений VPC резьба BSPP по умолчанию комплектуется O-кольцом (уплотнительным кольцом), что дополнительно гарантирует отсутствие протечек, делая соединение более надежным.
BSPF (British Standard Pipe Fine Hand Taps) – это сокращение, применяемое для обозначения тонкой цилиндрической резьбы с углом 55°, предназначенной для неуплотненного соединения. Однако в настоящее время термин BSPP используется почти исключительно для описания BSPF-резьбы. Согласно новому стандарту BS EN ISO-228-1, BSPF-резьба может быть заменена на G-резьбу, что означает, что BSPP, BSPF и G-резьбы являются взаимозаменяемыми и совместимыми. Это взаимодействие между стандартами позволяет производителям и заказчикам выбирать наиболее удобные и доступные решения для соединений.
BSPT (British Standard Pipe Taper) – это британская коническая резьба с углом наклона в 55° и предназначенная для герметичного соединения. Часто ее также обозначают как PT-резьба. В серии соединений VPC BSPT резьба по умолчанию также поставляется с O-кольцом. Угол конуса резьбы составляет 1:16, и она широко используется в водопроводной и газовой промышленности. Ранее в соответствии с BS 21 данная резьба обозначалась как BSPT, но согласно новому стандарту BS EN 10226-1, она может быть заменена на R (Rc)-резьбу, что объединило BSPT (PT) и R (Rc)-резьбы, сделав их взаимозаменяемыми и совместимыми. Это дает возможность разработать более универсальные решения для соединений в различных областях.
BSPM (British Standard Pipe Mechanical) – это более старый стандарт для британской механической резьбы, который, согласно новому стандарту BS EN ISO-228-1 может быть заменен на G-резьбу. Таким образом, BSPM, BSPF, BSPP и G-резьбы являются взаимозаменяемыми согласно указанному стандарту. Это упрощает выбор самих продуктов для производителей и конечных пользователей.

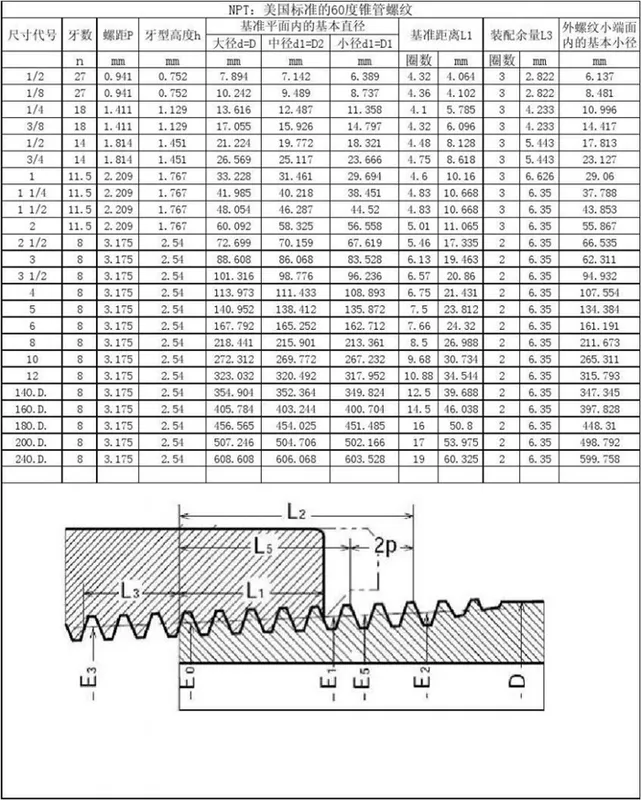

Что такое резьба NPT?
NPT (National Pipe Taper) – это американский стандарт для конической трубной резьбы, угол профиля которой составляет 60 градусов. Этот стандарт находит свое применение преимущественно в Северной Америке и описывает методы и требования к резьбовым соединениям, используемым в этой географической области.
Согласно своему типу, NPT делится на герметичную цилиндрическую трубную резьбу и герметичную коническую трубную резьбу. Различные формы внутренней и внешней резьбы имеют разные обозначения, такие как NPT (National Pipe Taper), NPS (National Pipe Straight), NPTF (National Pipe Taper–Fuel and Oil) и NPSC (National Pipe Straight–Coupling) и так далее. Это добавляет гибкости в выборе подходящих соединений, что особенно важно в инженерных решениях.
Что такое резьба NPT, BSP, G, PT, ZG
a) NPT, сокращение от American National Pipe Thread, относится к американскому стандарту, используемому для конической трубной резьбы с угол наклона 60 градусов. В настоящее время этот стандарт применяется в Северной Америке. Соответствующий стандарт можно сопоставить с GB / T12716-1991: W.
б) PT обозначает японский стандарт конической трубной резьбы, которая является одной из подгрупп семейства резьбы Wyeth. Угол наклона этих резьб составляет 55 градусов, и они широко применяются в Европе и странах Содружества, как в водопроводных, так и в газовых системах. Конусная нарезка должна составлять 1:16, а соответствующий стандарт может быть указан как GB / T7306-2000.
c) G — это обозначение для резьбы национального стандарта Китая, которая представляет собой трубную резьбу без уплотнений под углом 55 градусов и принадлежит к семейству резьбы Wyeth. Для обозначения G подразумевается цилиндрическая резьба. Этот национальный стандарт может именоваться GB / T7307-2001. Кроме того, размеры резьбы, такие как 1/4, 1/2 и 1/8, выражаются в дюймах. Зная отраслевые нюансы, можно отметить, что 1 дюйм равняется 8 фенам (китайская единица), а 1/4 дюйма эквивалентен 2 фенам.
г) BSP обозначает британский стандарт параллельного протектора. Этот стандарт относится к цилиндрической трубной резьбе, которая является типичной для британского уплотнительного стандартного типа (R), который также относится к семейству Wyeth. При этом типе используемая внутренняя резьба цилиндрическая (известная как PS в старом стандарте), а наружная резьба конусная (известная как PT в старом стандарте), что позволяет достичь необходимого уплотнения.
д) ZG, также известный как конус трубы, имеет конусную поверхность на своей резьбе. Как правило, такой тип соединения применяется в водопроводных системах. В национальной маркировке он обозначается как Rc, а его метрическая версия имеет шаг резьбы. Однако для американской или британской резьбы обычно дополняется номером, который указывает на тип нити. Важной отличительной особенностью является то, что метрическая резьба представляет собой равносторонний зуб с углом в 60 °, тогда как британская резьба — равнобедренный зуб с углом в 55°, и американская равьбу также признаётся 60 °.
В чем разница между резьбой BSP и NPT?
BSP (British Standard Pipe) относится к британской трубной резьбе и делится на несколько подкатегорий: BSPT, BSPP и BSPF.
BSPT, известная как коническая трубная резьба, имеет угол наклона в 55 ° и конусность 1:16, что нужно для герметизации стыков. Это делает BSPT подходящим для крупных трубопроводных систем.
BSPP – это параллельная трубная резьба, которая аналогична китайской цилиндрической трубной резьбе (тип G) с углом наклона также в 55°. Основная особенность BSPP заключается в наличии только внутренней резьбы для уплотнения, что означает, что она может использоваться совместно с наружной резьбой BSPT.
BSPF — это параллельная резьба, чаще всего применяемая для стандартного соединения. Эта резьба обеспечивает универсальность в эксплуатации.
Несомненно, нужно не только понимать особенности BSP, но также делать тщательное подтверждение при выборе резьбы для ваших соединений. Это особенно критично, потому что неправильно выбранное соединение может привести к серьезным последствиям, таким как утечка нефти или газа.
NPT – это сокращение, означающее National Pipe Taper, и представляет собой стандарт, положенный в основу резьбы с конусом 60 °, актуальный в США. Соответствующий китайский стандарт называется ZG. Кроме того, NPTF (или FNPT) обозначает внутреннюю резьбу в системе NPT, тогда как MNPT используется для обозначения наружной резьбы в этой группе.
Какие резьбовые соединения требуют использования герметика?
Герметик обязательный для цилиндрических резьбовых соединений (например, BSPP). Важно, чтобы герметик использовался для достижения максимальной надежности соединений, так как шов между резьбами может быть нескольких типов, и из-за этих особенностей соединения могут не обеспечивать достаточную герметичность.
Герметик также необходим для соединения наружной конической резьбы с внутренней цилиндрической – классическим примером является соединение наружной BSPT с внутренней BSPP. В этом случае герметик служит дополнительным методом защиты от возможных утечек.
Конические резьбовые соединения, такие как BSPT и NPT, не требуют использования герметика, так как в этом случае внешняя и внутренняя конические резьбы плотно сжимаются друг к другу, надежно зажимаясь и предотвращая утечки, что обеспечивает высокое качество и долговечность соединений.
Что в итоге…
Как выяснилось, резьба BSPT, хотя и специализированная, но довольно популярна, и без нее не обходится большинство устройств, работающих под высоким давлением. Чтобы определить деталь с резьбой BSPT, просто взгляните на неё: она заметно сужается от основания до конца. Тем не менее, при покупке важно уточнять, является ли резьба BSPT или NPT, так как визуально их отличия не всегда заметны, а угол наклона резьбы отличается всего на 5°. Этот нюанс может привести к серьезным проблемам, если не обратить на него должного внимания.
Напишите в комментариях, как вы считаете, насколько оправдано широкое разнообразие способов соединения и разновидностей резьб? Обсуждение подобных вопросов всегда может привести к старому доброму анализу текущих технологий и поиску путей их улучшения.
При всём уважении.
Не только резьбовые соединения.
Современные технологии не стоят на месте, и новое концептуальное решение в системах соединения труб — технология неразъемных соединений Phastite® (разработана компанией Parker Hannifin) — может стать эффективной альтернативой традиционным методам соединения, которые использовались ранее. Технические характеристики позволяют использовать фитинги Phastite в системах, работающих на давлении до 20 000 фунтов на квадратный дюйм (1380 бар).
Соединение по технологии Phastite демонстрирует надежность и может соперничать с резьбовыми соединениями для высоких давлений или сварными соединениями, полностью соответствуя стандартам ASTM A269. Сертификация по стандарту ISO 19879 является важным квалификационным подтверждением, необходимым для пользователей в области нефтегазовой и нефтехимической отрасли, а также в энергетике и судостроении.
Запатентованная технология уплотнения Phastite позволяет использовать одни и те же фитинги как с тонкостенными трубками толщиной 0,5 мм (0,020″), так и с толстостенными трубками, толщина которых может достигать 4,8 мм (0,188″). Это подчеркивает высокую гибкость и универсальность технологии Phastite.
Фитинги Phastite обеспечивают надежную герметизацию и превосходные удерживающие свойства благодаря конструкции, которая обеспечивает герметизацию металл-по-металлу по сформированным граням внутри корпуса фитинга. Кроме того, предусмотрено, что трубка может расширяться в специально сформированную впадину, что также способствует увеличению удерживающих свойств соединения.
Среди многочисленных положительных характеристик метода можно отметить и отсутствие негативных последствий, таких как хрупкость или коррозия металла, которые могут быть вызваны, к примеру, нагревом при сварке.
Фитинги поставляются предварительно собранными с производства и не имеют незакрепленных деталей, что позволяет избежать возможных ошибок при сборке на месте. Тем не менее, для сборки соединения необходимо специальное оборудование, что может увеличить затраты для конечного пользователя.
А что инструментальная арматура из Индии — HAVI Engineering? Проверяли?
ВСП продолжает активно развивать направление инструментальной арматуры, основываясь на универсальных ценностях: компетентности и профессионализме своей команды, партнерстве и взаимовыгодном сотрудничестве с поставщиками и заказчиками, а также ответственном подходе к ведению дел — ориентируясь на долгосрочные стратегические цели. Одним из главных компонентов конкурентоспособности является обеспечение соответствия предлагаемых на рынок товаров стандартам — как российским, так и международным. Соответствие стандартам обеспечивает не только доступ к рынку для определенных продуктов, но и подтверждает безопасность использования, надежность и герметичность сборочного узла. Соответствие продукции HAVI заявленным характеристикам также подтверждено сертификатами ГОСТ Р, а также независимой экспертизой, проведенной ВСП в России на базе аккредитованной лаборатории.

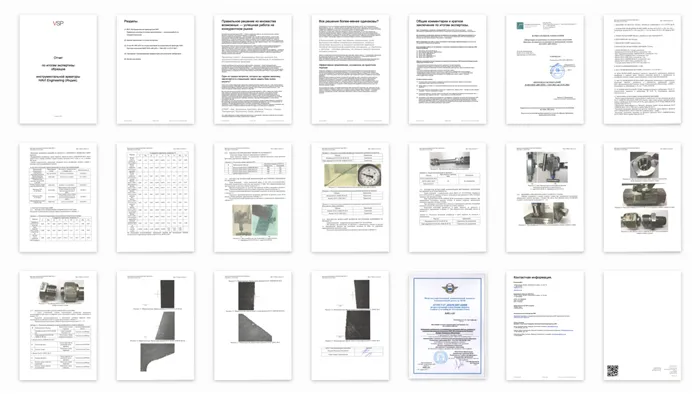

Выдержки из отчета об испытаниях образцов (2021 год).
Результаты испытаний на прочность.
Тестируемое средство — гидравлическое масло ВМГЗ (ТУ 38.101479-86).
Максимальное давление, достигнутое при испытаниях фитингов на прочность, составило 64 МПа, что ограничено характеристиками насосной станции, используемой в процессе испытаний.
Результат: не было зафиксировано разрушений элементов сборки, ни отсоединений фитингов — испытание прошло успешно.
Манифольд был испытан в открытом положении при давлении 62 МПа, а в закрытом — при давлении 45 МПа. Шаровой кран также прошел испытание в закрытом положении при максимальном давлении 62 МПа. В открытом положении максимальное давление достигло 69 МПа. В ходе тестирования удалось достичь максимального давления, создаваемого насосной станцией, без разрушения манифольда и шарового крана.
Итог: тест прошел без заметных повреждений.
Результаты испытаний на герметичность образцов от производителя HAVI Engineering из Индии.
Тестируемая среда — гелий технического качества А (ТУ 0271-135-31323949-2005).
Испытание манифольда и крана на протечку проводилось при давлении 15 МПа.
Результат: герметичны.
Фитинги подвергались испытанию на протечку при давлении 10 МПа с выдержкой в течение 2 минут.
Результат также оказался высоким — фитинги герметичны.
Дополнительные испытания проводились на герметичность после 20 циклов сборки и разборки, которые показали тот же результат: уровень герметичности сохраняется.
Таким образом, вся серия тестовых процедур показала, что предлагаемые фитинги не подводят потребителя, обеспечивая надежность и безопасность в эксплуатации.
