Правильная установка циркуляционного насоса: Установка насоса на отопление
Корректная установка насоса в системе отопления
Установить циркуляционный насос в системе отопления — задача, к которой следует подходить с должным вниманием и серьезностью. В данной статье мы подробно рассмотрим основные аспекты и рекомендации, касающиеся установки циркуляционных насосов в отопительных системах.
Мы обсудим, почему выбор правильного насоса и его грамотная установка имеют критическое значение для обеспечения комфортного тепла в вашем доме, а также расскажем, как избежать распространенных ошибок, которые могут привести к неэффективной работе или поломкам оборудования.
Для установки насоса в системе отопления частного дома прежде всего необходимо постараться разобраться в основных типах насосов, доступных на рынке.
При выборе насоса для отопительного контура частного дома следует учитывать два основных типа насосов: насосы с «сухим ротором» и насосы с «мокрым ротором». Каждый из этих типов имеет свои уникальные преимущества и недостатки, что делает их более эффективно подходящими для определенных условий эксплуатации.
Насосы с сухим ротором
Эти насосы имеют конструкцию, где движущие части не соприкасаются с перекачиваемой жидкостью. Они обладают рядом преимуществ:
- способны обеспечить высокое давление, что делает их идеальными для больших систем с высокой нагрузкой;
- требуют регулярного обслуживания, поскольку имеют больший риск износа;
- могут создавать значительный шум, что важно учитывать при их установке.
Насосы с мокрым ротором
В таких насосах рабочие механизмы находятся в контакте с перекачиваемой жидкостью. Их основные преимущества включают:
- более тихую работу благодаря конструкции;
- небольшие требования к техническому обслуживанию, что связано с меньшим износом рабочих частей;
- высокую эффективность потребления энергии;
- простота установки и эксплуатации делает их идеальным выбором для жилых систем отопления.
Выбор между насосами с сухим и мокрым ротором напрямую определяется размером системы отопления, ее сложностью, а также личными предпочтениями владельца в отношении обслуживания и эксплуатации. Насосы с сухим ротором чаще используются в больших системах, тогда как насосы с мокрым ротором являются более подходящими для жилых помещений благодаря своей бесшумной работе и легкости в обслуживании.
Предназначение гидронасоса для отопления
В традиционных системах отопления, особенно в частных домах и коттеджах, полагались на естественную циркуляцию теплоносителя, основанную на разнице температур. Однако многие домовладельцы начали сталкиваться с проблемами, связанными с падением эффективности системы. С появлением на рынке моделей гидронасосов, предназначенных для небольших домов, ситуация существенно изменилась.
Принудительная циркуляция позволяет существенно увеличить скорость потока жидкости в трубопроводах, что в свою очередь улучшает распределение тепла между радиаторами и обеспечивает равномерный прогрев помещений.
Тем не менее, существует и недостаток гидронасосов — они требуют электроэнергии для работы. При частых отключениях или перебоях в электроснабжении целесообразно установить альтернативные источники энергии. Также важно учитывать, что насосы с сухим ротором могут выдавать достаточно много шума и требуют регулярного технического обслуживания. Насосы с мокрым ротором имеют более строгие требования к качеству теплоносителей.
Если у вас наблюдаются увеличенные расходы на обогрев вашего помещения и неравномерный прогрев комнат, стоит найти причины. Возможные проблемы могут включать:
- первоначально некорректно спроектированная система отопления;
- проблемы, возникшие в результате реконструкции или мелких ремонтных работ;
- смена уклона трубопроводов из-за просадки фундамента;
- образование ржавчины на внутренних стенках труб.
Оценка циркуляционного насоса
Для правильного выбора гидрооборудования рекомендуется сначала тщательно проанализировать систему отопления, провести необходимые расчеты и получить окончательные данные.
Категории гидронасосов
Насосы мокрого типа — это устройства, подходящие для частных домов. Они компактные, тихие и легко поддаются техническому обслуживанию, с КПД до 55%. Насосы сухого типа, напротив, обладают высокой производительностью и способны работать под напором с разнообразными носителями тепла. Однако они издают шум и могут вибрировать в процессе работы. Это оборудование применяется как в частных, так и в многоквартирных домах.
Обзор технических характеристик гидронасосов
- напор;
- производительность;
- температура теплоносителя;
- интенсивность работы.
Преимущества системы с насосом
Критики принудительного отопления отмечают несколько недостатков таких систем:
- установка циркуляционного насоса требует увеличенных затрат на обустройство теплового контура;
- данное оборудование должно быть подключено к электрическим сетям, что влечет дополнительныe расходы на электроэнергию;
- эффективность работы насосного агрегата зависит от стабильного электроснабжения, и в случае его перебоя возможны аварийные ситуации;
- установка электронасоса требует дополнительного монтажа целого узла и его регулярного обслуживания, что не исключает возможности поломок.
Тем не менее, при более глубоком рассмотрении этих недостатков они оказываются менее значительными, чем изначально казалось. Да и для организации результативной работы теплового контура с естественной циркуляцией теплоносителя также необходимо наличие определенных знаний и навыков, а также соблюдение определенных правил. Поэтому для грамотного монтажа стоит обратиться к специалистам, которые хорошо разбираются в том, как правильно установить насос в отопительной системе частного дома.
Чтобы всецело понять преимущества циркуляционного насоса в тепловом контуре здания, полезно разобраться в системе, где теплоноситель циркулирует самотеком.
После выбора места для подключения котла выполняется установка вертикального трубопровода. Это будет разгонный участок системы. Для его создания используются трубы большого диаметра. Рекомендуется монтировать трубопровод с сечением не менее 1,5 дюйма.
Разгонный трубопровод закладывается на максимальную высоту, он должен находиться выше всех радиаторов в доме. После чего производится установка и подключение расширительного бака, который обычно имеет открытое исполнение.
Трубопровод для подачи теплоносителя из расширительного бака прокладывается с наклоном минимум 5%. То есть уклон должен составлять как минимум 50 мм на 1 м длины. При этом его диаметр должен быть не менее 1,25 дюйма.
Спуски к радиаторам должны изготавливаться из труб диаметром хотя бы 3/4 дюйма. Коллектор на обратной стороне также должен быть установлен с уклоном и сделан из труб с таким же сечением, как и у верхнего подающего трубопровода.
Такая система отопления с самотеком требует, чтобы котел располагался ниже батарей. Это не всегда удобно или возможно, при этом увеличивается длина трубопроводов. Чтобы избежать этих неудобств, лучше всего обратиться к специалистам, которые знают, как установить циркуляционный насос в системе отопления частного дома. Эта установка сможет обеспечить подачу горячей воды к радиаторам в любой части дома.
Система с самотечным отоплением также может быть реализована в небольших домах, где все отапливаемые пространства близко расположены друг к другу. Но даже в таких случаях настройки системы с гравитационным движением теплоносителя могут быть затруднены.
Основные типы насосов для отопительного контура частного дома
Множество известных компаний, таких как Wilo и Grundfos, занимаются производством циркуляционных насосов. Не зависимо от бренда, для нормальной работы насоса необходима электроэнергия. В насосах гидравлическая и электрическая части изолированы друг от друга. Делается это двумя способами, которые влияют на конструкцию прибора.

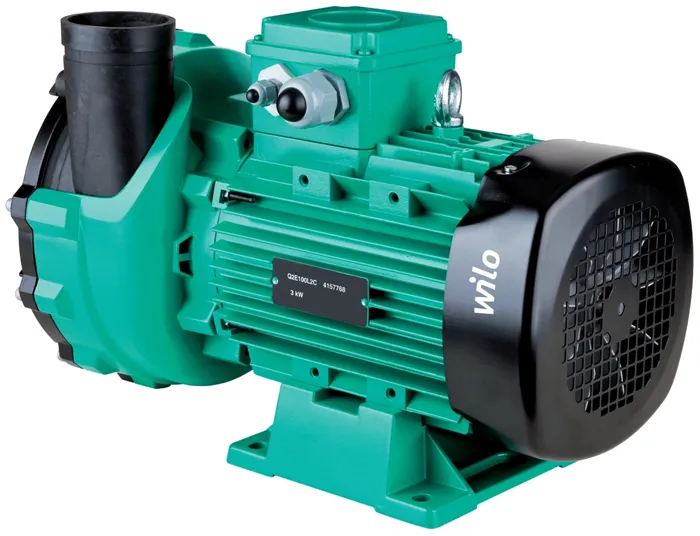

Насосы сухого типа
Эта разновидность насосного оборудования отличает наличие сухого ротора. В таких устройствах гидравлическая часть полностью отделена от электрического привода, и рабочее колесо вращается за счёт движения вала вокруг своей оси.
Насосы с сухим ротором имеют удлиненный корпус, так как электрический двигатель располагается сбоку от гидравлического блока. Из-за этой формы предусмотрена консольная установка таких насосов в системах отопления. Установка упрощается благодаря специальным кронштейнам на корпусе. Также может быть предусмотрена установочная площадка.
Эти насосы представляют собой мощные устройства с высокой производительностью, монтируемые там, где необходима подача большого объема теплоносителя. Эти насосы также способны обеспечить необходимое давление для перемещения жидкости по длинным системам. По этой причине они наиболее часто устанавливаются в больших особняках и многоквартирных домах.
Однако насосы сухого типа имеют и свои недостатки:
- Сложная установка ввиду больших размеров оборудования.
- Сложная система уплотнений на вращающемся вале, которая изнашивается в процессе эксплуатации. Это приводит к необходимости осуществлять регулярное техническое обслуживание, а иногда даже заменять уплотнительные элементы.
- Повышенный уровень шума во время работы, поскольку электрический привод требует активного охлаждения воздухом. Эта характеристика часто приводит к тому, что установку таких насосов осуществляют в котельных, которые изолированы от остальных помещений дома.

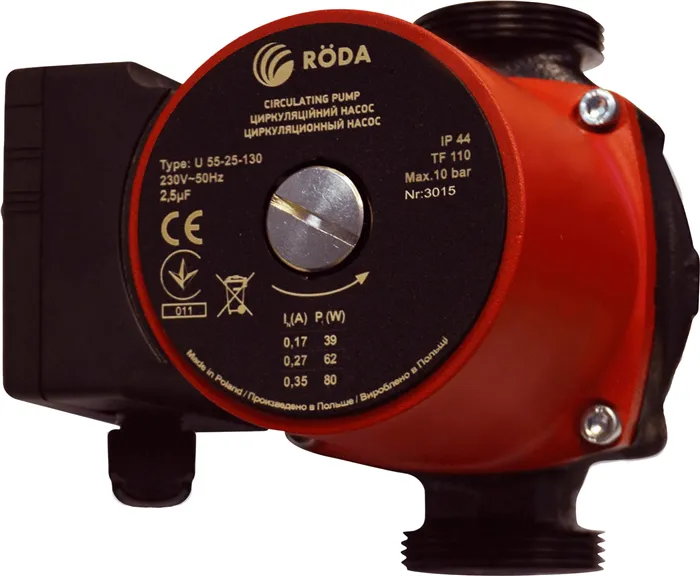

Насосы мокрого типа

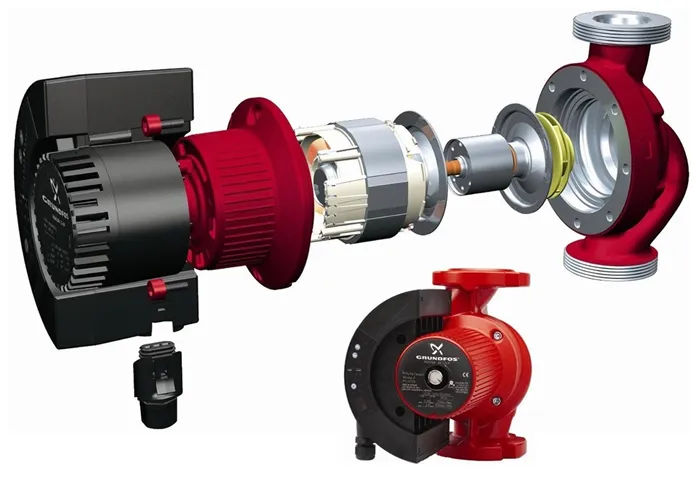

Насосные устройства с мокрым ротором отличаются от насосов с сухим ротором конструкцией. У них насосный рабочий блок герметично соединен с электрическим прибором с помощью кольцевых прокладок и винтового соединения, обеспечивающего герметичность.
Рабочий блок обычно имеет спиралевидную форму, а с обеих сторон располагаются крепления для подключения к трубопроводам отопления. Обычно производители снабжают оборудование резьбовыми патрубками или фланцами, с помощью которых выполняются муфтовые соединения.
В силовом элементе располагается обмотка статора, в которую не попадает перекачиваемая жидкость. Для ее герметизации используется нержавеющий стакан. Это означает, что уплотнительные элементы располагаются на неподвижных частях, что обеспечивает их долговечность, когда насос работает в режиме циркуляции для отопления. Следовательно, монтаж и установка такого оборудования являются более простыми задачами, и с ними легко справятся опытные специалисты.
Процесс установки циркуляционного насоса
Перед началом монтажа важно определить, сколько единиц оборудования вам потребуется. Ориентируйтесь на общепринятые правила:
- для квартиры или небольшого одноэтажного дома достаточно одного насоса;

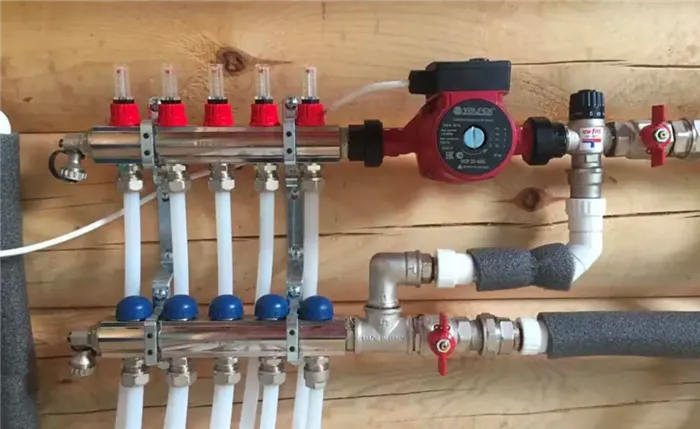

- если планируется установка теплого пола или косвенного нагревательного котла, потребуется два насоса;
- если в вашем доме установлены несколько котлов, то для каждого из них стоит устанавливать отдельный насос.
Расчет необходимой мощности оборудования выполняется по специальным формулам, в которых учитываются объем теплоносителя в системе, длина и диаметр трубы, тип используемой жидкости и ряд других факторов.

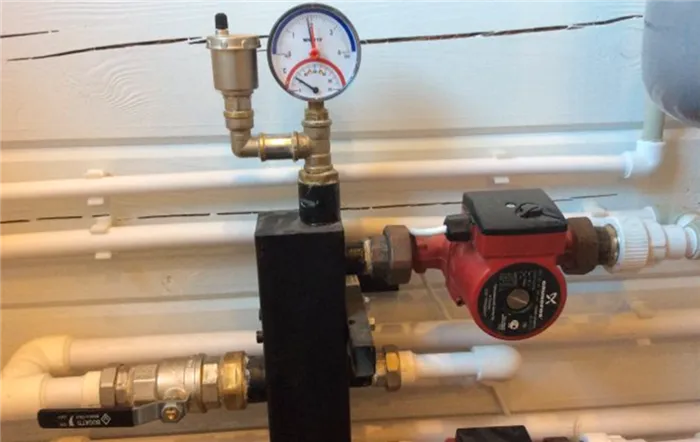

Необходимые элементы для монтажа
Перед установкой насоса убедитесь, что у вас есть все необходимые компоненты, лучше иметь их с небольшим запасом. Для монтажа вам понадобятся:

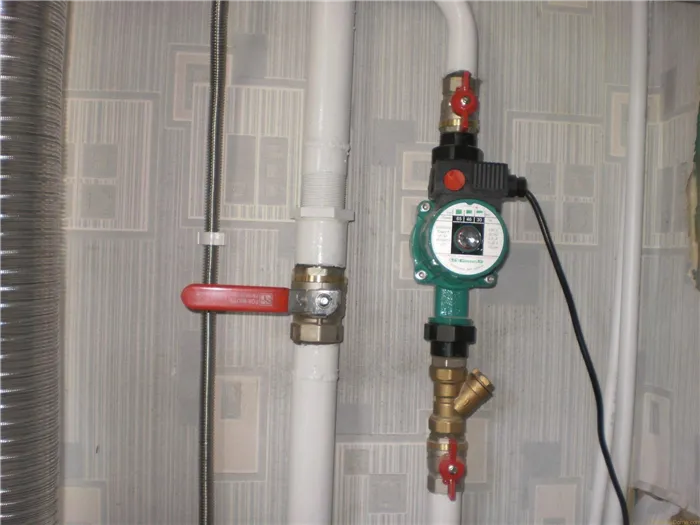

- отсекающие шаровые краны. Необходимо устанавливать перед и после каждого насоса, что позволит снять устройство для ремонта или обслуживания без необходимости слива теплоносителя из всей системы;
- обратный клапан. Этот элемент защищает систему и оборудование от обратного потока теплоносителя и устанавливается после насоса. Для бытовых отопительных систем рекомендуется использовать клапаны, изготовленные из высококачественной сантехнической латуни;
- фильтр грубой очистки (грязевик). Устанавливается перед каждым насосом, задерживает песок, абразивные частицы и грязь, защищая рабочие части насоса от преждевременного износа;
- воздушный клапан. Этот элемент служит для удаления воздуха из системы и устранения воздушных пробок;
- манометр. Устанавливается для контроля давления в системе рядом с насосом через переходник.
Также вам понадобятся сгоны, гайки, контргайки и муфты. Резьба и диаметр крепежа должны соответствовать присоединительным размерам оборудования и отопительной системы.
Порядок установки

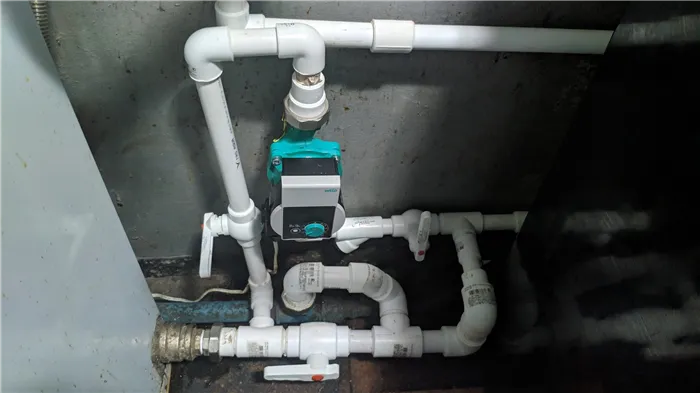

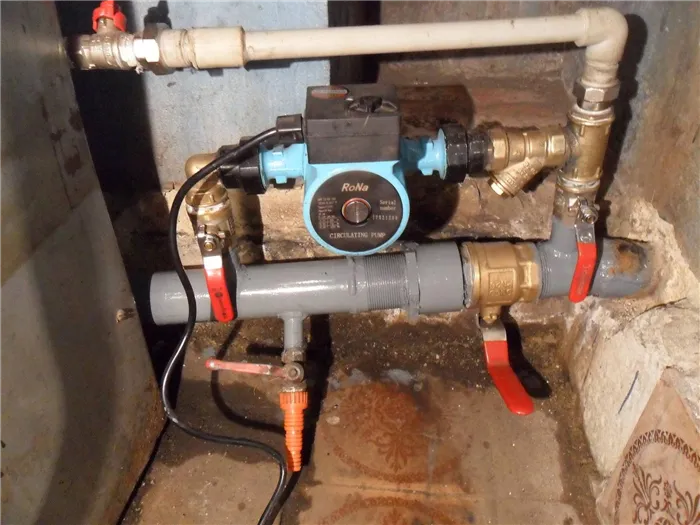

Циркуляционный насос чаще всего устанавливается на байпасе, что позволяет отключить его без прекращения циркуляции теплоносителя путем естественной разницы температур.
Необходимые инструменты
Чтобы упростить установку, вы можете приобрести готовый насосный узел, который будет подготовлен к подключению с уже установленной трубопроводной обвязкой. Это может быть циркуляционный насос, комплектованный отсекающими кранами и обратным клапаном. Если подобного узла у вас нет, понадобятся материалы для самостоятельной сборки компонентов обвязки. Вам понадобятся:
- разводные и рожковые гаечные ключи;
- плоскогубцы;
- материалы для герметизации (например, фум-лента).
Поскольку в комплект насоса входят только накидные гайки, остальные детали (штуцеры, сгоны, переходники, клапаны и отсекающие краны) нужно будет приобретать отдельно.
Особенности монтажа

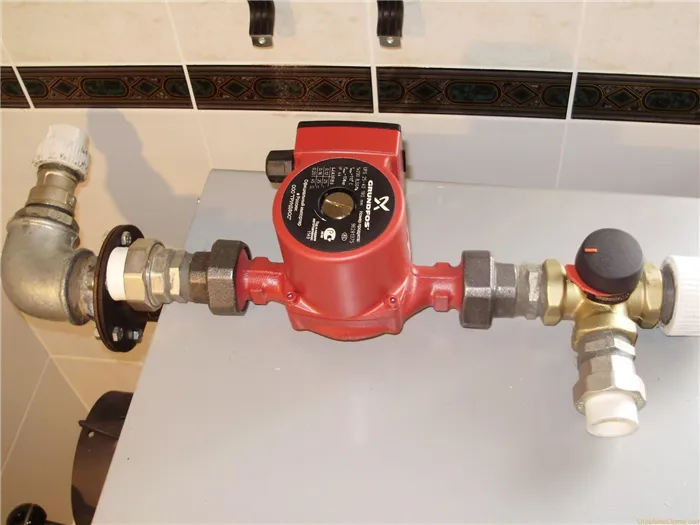

Перед тем, как приступать к установке, сначала соберите насосный узел: соедините насосу отсекающие краны и обратный клапан. Монтаж лучше всего осуществлять на байпасе. Накидные гайки слегка затягиваются, и окончательная затяжка осуществляется в самом конце монтажа. После этого насос подключается к электросети, и следует произвести пробный запуск системы отопления. При правильном выполнении монтажа проблемы с работой циркуляционного насоса возникнуть не должны.
Правила подключения к электросети
Циркуляционный насос работает от электрической сети и подключается к ней с использованием трех проводов (фазный, нулевой и заземляющий). Рекомендуется использовать отдельную линию, защищённую автоматом.
Схема подключения циркуляционного насоса к электросети
Подключение циркуляционного насоса может проводиться как через стандартную трехконтактную вилку и розетку, так и с использованием клеммной колодки. Клеммы для подключения электрического кабеля находятся под пластиковым кожухом на корпусе устройства. Обычно каждая клемма имеет маркировку, что упрощает процесс подключения.

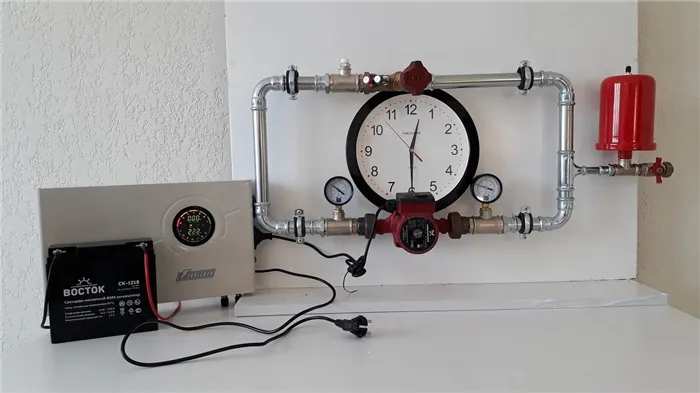

Многие владельцы загородных домов устанавливают резервные источники питания, чтобы минимизировать риск остановки системы отопления в случае перебоев с электроснабжением. Эти источники позволяют циркуляционному насосу оставаться на плаву в экстренных ситуациях.
