Для чего предназначены монтерские лазы. Выбираем монтерские когти

Для того чтобы приобрести подходящие лазовые приспособления, необходимо заранее определить их назначение. Например, если работы планируются на деревянных столбах, следует выбрать один вид оборудования. В том случае, если работа ведется на бетонных опорах, следует отдать предпочтение другому виду инструмента.

Выбираем монтерские когти

При выполнении работ, требующих подъема на значительную высоту, обязательно используются специальные инструменты, оборудование и средства индивидуальной защиты. Одним из необходимых атрибутов высоких работ для электриков являются монтерские когти. В данной статье мы более подробно рассмотрим это устройство, его назначение, виды, комплектацию, популярные модели и правила эксплуатации.

Для чего предназначены?

Итак, что же собой представляют монтерские когти и какова их функция?

Это специализированное оборудование, предназначенное для восхождения на электростолбы.

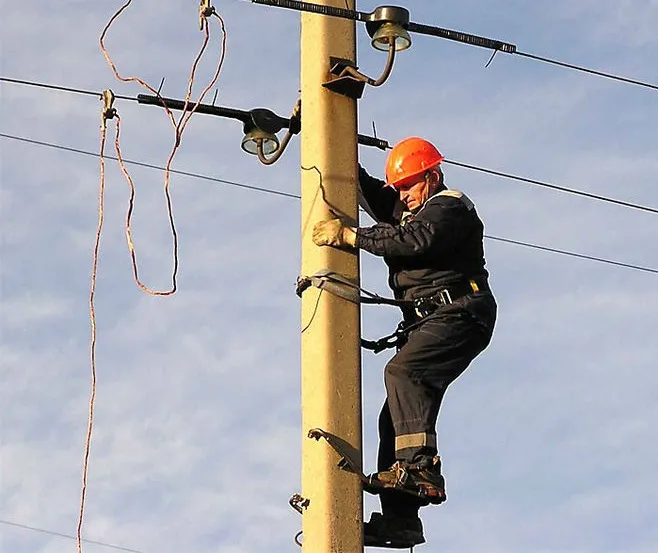

Электромонтер – это профессия, напрямую связанная с использованием этого инструмента. Монтерские когти позволяют работникам безопасно подниматься на вершину конструкций, обеспечивая надежную фиксацию и устойчивость.

Монтерские когти бывают различного назначения:

для бетонных опор;
для деревянных опор;
для железобетонных опор.

Чем отличаются когти и лазы для высотных работ

Хотя когти и лазы выполняют одинаковую основную функцию, их различия заключаются в материале столба, для которого они предназначены.

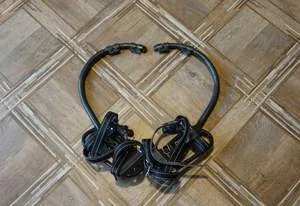

Монтерские когти. Используются при работе на деревянных столбах. Они имеют полукруглую форму, а зубья выполнены в виде конической. Сменные зубья обычно изготовлены из обычной стали.

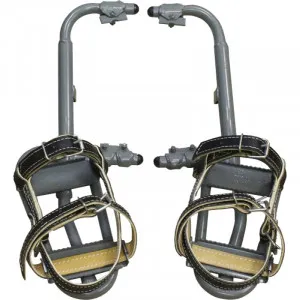

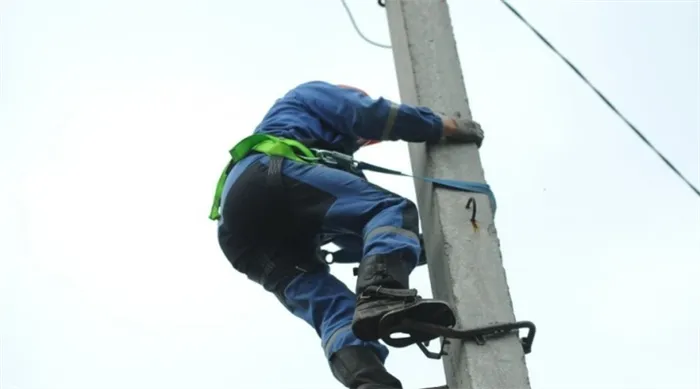

Монтерские лазы. Применяются для работы на бетонных опорах. Их форма прямоугольная, а зубья имеют форму треугольной призмы. Для изготовления зубьев используется твердый сплав, что обеспечивает долговечность и надежность.

Разновидности

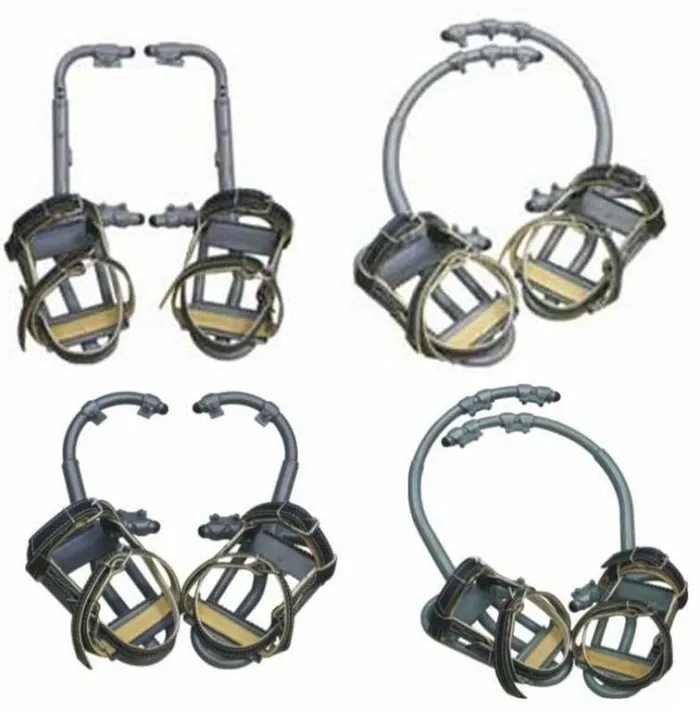

Модели когтей варьируются в зависимости от диаметра столба, для которого они предназначены. Рассмотрим основные виды когтей:

Тип КМ-1. Предназначен для столбов диаметром от 140 до 245 мм. Максимальное расстояние между шипами в когтях — 245 ± 10 мм.
Тип КМ-2. Для столбов в диапазоне 220 — 315 мм. Максимальное расстояние между шипами — 315 ± 10 мм.
Тип КМ-3. Используется для столбов диаметром 310 — 415 мм. Максимальное расстояние между шипами — 415 ± 10 мм.

Когти монтёрские, предназначенные для стальных столбов обозначаются как КММ. Комбинированные когти-лазы для бетонных опор имеют маркировку КЛМ. Также существуют универсальные лазы (обозначение — ЛУ), которые предназначены для эксплуатации в температурном диапазоне от -40 до +50 °C.

Тип КММ: диаметр столба от 126 до 150 мм. Максимальное расстояние между шипами — 136 ± 15 мм.
Тип ЛУ: лазы монтёрские, диаметр столба от 168 до 190 мм. Включают модели с изменяемым расстоянием между шипами.
Тип КЛМ-1: комбинированные когти-лазы, максимальное расстояние между шипами — 168 ± 5 мм.
Тип КЛМ-2: комбинированные когти-лазы с максимальным расстоянием между шипами — 190 ± 5 мм.

Конструкция

Конструкция как когтей, так и лазов схожа и состоит из ряда ключевых элементов.

Кожаные ремни для надежной фиксации стопы монтёра на опоре.
Опора или платформа для ноги.
Шипы для уверенной фиксации приспособления на высоте. Обычно шипы крепятся на резьбовом соединении и заменяются по мере износа. Шипы для деревянных столбов отличаются от шипов для бетонных.
Металлические дуги, охватывающие столб. У когтей — овальные, у лазов — прямоугольные.

Платформа для ног чаще всего штампованная, с отверстиями для снижения веса изделия. На тыльной стороне располагаются рёбра жесткости, что исключает возможность ее изгиба. По периметру платформы установлены невысокие бортики, уменьшающие вероятность соскальзывания ноги во время выполнения работ.

Это интересно: Что такое штуцеры и как их выбрать

Наибольшему износу подвержены шипы, именно поэтому за ними и за ремнями для крепления следует тщательно следить в процессе эксплуатации этих приспособлений. Шипы обычно устанавливаются в передней (3 шипа) и задней (2 шипа) частях дуги.

Согласно требованиям ГОСТ, ремни должны изготавливаться из кожи, пропитанной животным жиром, и прошиваться капроновыми нитками. Конструкция крепежа должна выдерживать нагрузку в пределах 140 — 160 кг.

Особенности использования

Хотя лазовые приспособления и когти считаются простыми в использовании, они функционируют в условиях повышенной опасности, таких как работа на высоте и наличие рядом высоковольтных проводов. Поэтому важно строго соблюдать правила техники безопасности при их эксплуатации.

Использовать когти и лазы следует только на опорах, сделанных из соответствующего материала.
Когти и лазы должны проверяться дважды в год.
Перед надеванием приспособления необходимо убедиться в исправности шипов и ремней.
Подниматься на столб разрешено только с предохранительным поясом.

Профилактика и обслуживание когтей и лаз для высотных работ

Когти и лазы не требуют сложного ухода. После завершения эксплуатации их очищают от загрязнений, и хранят в сухом месте. Рассмотрим требования для эксплуатации средств защиты на высоте:

Когти и лазы должны выдерживать статическую нагрузку 180 кгс без видимых деформаций.
Срок службы когтей и лазов (без учета шипов и ремней) устанавливается производителем, однако не превышает 5 лет.
Запрещено использовать лазы и когти на опорах, покрытых льдом, и при температурах ниже допустимых, так как это может привести к хрупкости металла и повышенной вероятности поломки.

Разновидности когтей

Монтерские когти могут отличаться конструкцией, что указывается в зависимости от вида опор линий электропередач. Эти устройства различаются по типу сечения и форме опор. Железобетонные столбы могут иметь круглую, прямоугольную, цилиндрическую, трапецеидальную, многогранную или коническую форму, в то время как деревянные опоры часто имеют округлую форму. Рассмотрим основные виды приспособлений, которые нас интересуют:

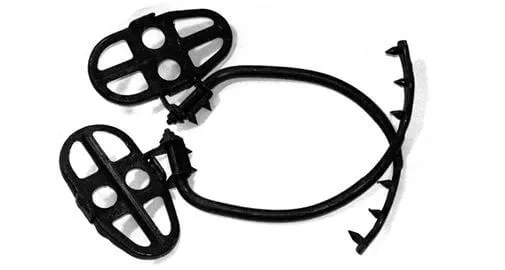

Серповидные (КМ-1, КМ-2 и другие). Применяются для подъема на деревянные столбы и могут использоваться даже на тех, которые имеют железобетонные приставки. Главное, что конструкция не имеет регулировки, так как серп, с помощью которого работник цепляется за опору, обладает фиксированным стандартным размером.

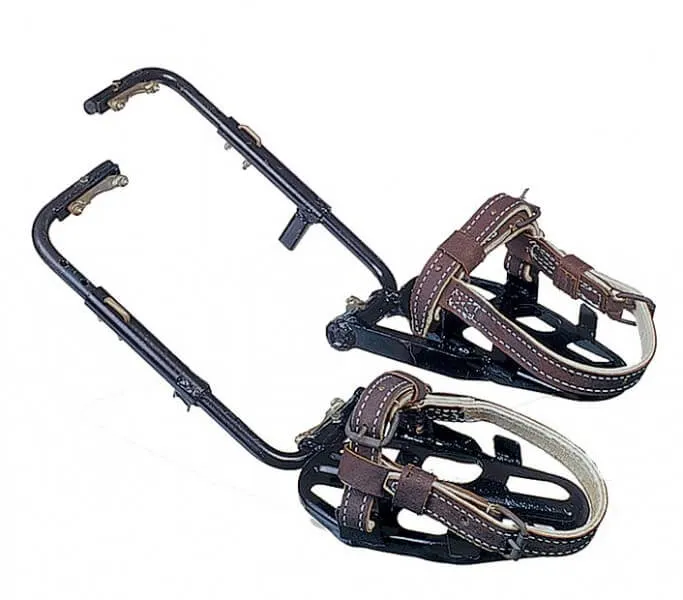

Лазы (универсальные – ЛУ-1 и прочие). Они отличаются от предыдущих по области применения и конструкции. Элемент, который позволяет работнику зацепиться за опору, называется лаз. Он изогнут под прямым углом, что делает его удобным для подъема по железобетонному столбу с сечением в форме трапеции или прямоугольника. Уникальная особенность таких монтерских когтей заключается в том, что они могут регулироваться для подбора под размеры железобетонного столба.

Эти устройства предназначены для выполнения работ на столбах линий электропередач с напряжением 0,4/6/10/35 кВ. Кроме того, существуют усовершенствованные модели, используемые для подъема на опоры линии электропередач, работающих на напряжении от 110 кВ.

Правила использования

Существуют специальные инструкции для электриков, которые освещают, как следует использовать монтерские когти. В первую очередь, важно предпринять определенные меры безопасности, выполняя работы в электрических сетях, особенно на линиях электропередач.

Перед тем как приступить к работе, необходимо согласовать порядок действий, оформить все необходимые документы, подготовить рабочее место и допустить работников к выполнению задания. Проведение этих мероприятий является критически важным для обеспечения безопасности сотрудников. Например, при работе электромонтера с токоведущими частями (в частности, с проводами) может возникнуть подача напряжения.
Важно обладать навыками правильного использования защитных изолирующих средств, применяемых в процессе работ.
Монтерские когти разрешается использовать исключительно на тех опорах, которые указаны в паспорте приспособления.
Перед началом работ важно проверить устройство на наличие повреждений и удостовериться в сроке его испытания. Необходимо обратить внимание на состояниеи пряжей и ремней, болтовых соединений, сварных швов, фиксаторов и шипов. Все работники, использующие монтерские когти, должны проходить дополнительный инструктаж и обучение. Также проверяется уровень их знаний, а также наличие соответствующей записи, разрешающей выполнение работ самостоятельно.
Когти и лазы должны проходить проверку дважды в год. Это важно для своевременного обнаружения и устранения дефектов или неисправностей.
Если устройство имеет повреждения, например, трещины или заусенцы, его использование категорически запрещается.
Помимо проверки конструкции, следует также удостовериться в исправности предохранительного пояса, подниматься на столб разрешено лишь с ним.
Запрещается вносить какие-либо изменения в конструкцию приспособления или их ремни.
Категорически запрещается подниматься на столб, по которому проходило замыкание с земли.
Конструкция должна быть устойчивой и в хорошем состоянии.

Это интересно: Пилка для лобзика: как правильно выбрать, рейтинг лучших.

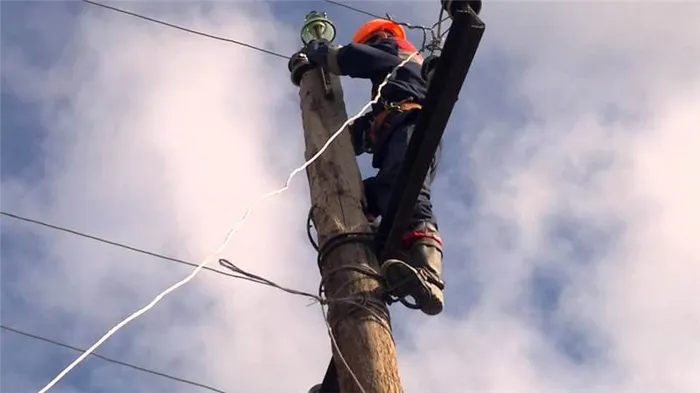

В конце статьи представлено видео, которое демонстрирует, как пользоваться монтерскими когтями при подъеме на опору:

Теперь нам удалось подробно рассмотреть, что собой представляют монтерские когти и лазы. Вы теперь знаете о специфике различных видов приспособлений и их назначении.

Будет полезно прочитать:

Опубликовано 03.02.2017 Обновлено 19.10.2017 Пользователем Александр (администратор)

Уход, хранение, сроки эксплуатации

Лазы – универсальные устройства, которые могут использоваться в практически любой климатической зоне с температурным диапазоном от минус 40 до плюс 50 градусов. Это позволяет проводить работы на линиях электропередач в северных регионах, а также в условиях жары и зноя.

Срок эксплуатации оборудования указывается производителем. Время расчета начинается с момента ввода изделия в эксплуатацию. Не реже чем через год такое устройство должно быть изъято из эксплуатации, переработано или утилизировано. Максимальный срок функционирования лазов составляет 60 месяцев. В процессе эксплуатации комплектующие изделия могут заменяться по мере необходимости. Обычно гарантированный срок составляет 1 год с момента начала использования изделия.

Хранить средства необходимо в температурном диапазоне от минус 20 до плюс 30 градусов. Не допускается хранение в помещениях с открытой крышей, так как осадки могут негативно сказаться на состоянии оборудования.

Это интересно: Как выбрать электрорубанок: профессиональные советы от CHIP.

Запрещается хранить конструкции под открытым солнечным светом или во влажных условиях. Наилучшие условия для хранения — это вентилируемые помещения со средней температурой.
Ремонт когтей собственноручно запрещен, если у вас нет необходимых навыков и знаний. При обнаружении даже малейших повреждений строго запрещается использовать приспособление.

Монтерские лазы не нуждаются в особом уходе. Все, что вам нужно сделать после использования, — это очистить их, удалить остатки грязи с помощью ветоши и убрать на место хранения. Мыть под водой и протирать с помощью мокрых материалов запрещается.

В заключение нашей статьи мы предлагаем вам посмотреть видео о процессе изготовления монтерских лазов и правильном подъеме с их помощью:

Правила эксплуатации

На каждом предприятии, занимающемся эксплуатацией и обслуживанием линий электропередач, должны быть разработаны собственные инструкции по использованию лазов. При этом основные разделы правил эксплуатации везде аналогичны. Важно, чтобы работники были обучены правильному использованию инструментов и приспособлений, среди которых находятся и когти. К основным правилам стоит отнести следующие:

Оборудование должно использоваться только на тех типах столбов, которые указаны в инструкции.
Перед началом работ обязательно убедитесь в исправности когтей.
При проверке стоит осмотреть все соединения, шипы и фиксаторы.
Работники, выполняющие задачи на высоте с использованием лазов, обязаны пройти специальное обучение и сдать экзамен. После успешной проверки выдается разрешение на автономное выполнение работ.
Оборудование должно проходить обязательные проверки дважды в год.
При обнаружении неисправностей устройство должно быть изъято из эксплуатации.
Перед началом работ следует проверить не только оборудование, но и предохранительный пояс.

Испытание и обследование

Все устройства, используемые организацией, должны проходить обследования и испытания. Ремешки для фиксации стоп проверяются визуально согласно установленным требованиям. Также следует помнить, что срок эксплуатации когтей и лазов не должен превышать 7 лет.

Внешний осмотр

На данном этапе проверки фокус внимания сосредоточен на выявлении видимых повреждений конструктивных элементов. Если обнаружены дефекты, устройство подлежит списанию. В процессе визуального осмотра необходимо оценить техническое состояние всех частей конструкции и их соединений. Особое внимание следует уделить качеству заточки съемных пластин, а также надежности их крепления.

Если проверяется универсальная модель, то также осуществляется контроль механизма регулировки. При осмотре петли троса определяют степень износа проволочек, а также уровень износа пружинной ленты и качество её соединения с тросом.

Необходимо визуально проверять сварочные швы на наличие трещин и механических повреждений. Шипы с высоким уровнем износа или поврежденные обязательно следует заменить новыми.

Тест нагрузкой

После визуального осмотра устройства подвергаются испытанию статической нагрузкой. При этом инструмент устанавливают в рабочее положение и нагружают в точке наименьшего сечения. Для выполнения теста используется специальное оборудование, стенд. По завершению проверки устройство снова исследуется на наличие остаточной деформации, повреждений и исправности механизма регулировки.

Наиболее распространенной ошибкой при использовании такелажного оборудования становится неправильный выбор модели. Поэтому настоятельно рекомендуем отдавать предпочтение универсальным лазающим инструментам. Нередко лица, ответственные за эксплуатацию таких устройств, забывают проводить плановые испытания или не вешают бирку, указывающую дату последнего осмотра. Работы на высоте связаны с высокой степенью риска для здоровья и жизни человека. Чтобы избежать несчастных случаев, выбор и применение лазов следует проводить с полной ответственностью.
