Проверка изоляции трубчатого электронагревателя (ТЭНа) на наличие тока утечки крайне важна. Даже незначительная микротрещина или повреждение может привести к тому, что ток начнет уходить, что со временем приведет к увеличению этого повреждения и впоследствии к пробою нагревателя. Важно отметить, что если в вашем доме установлено устройство защитного отключения (УЗО), оно будет постоянно срабатывать, обеспечивая отключение электросети, что создаёт неудобства для пользователя.
Способы проверки ТЭНа на пробой
В этой статье подробно рассмотрим основные методы проверки трубчатого электронагревателя на наличие пробоя: с использованием мультиметра, мегаомметра, индикаторной отвертки и контрольных ламп.
ТЭНы являются одним из основных типов нагревателей, используемых как в промышленности, так и в домашнем оборудовании. Несмотря на свою высокую надежность, трубчатые электронагреватели могут выходить из строя по различным причинам. Одной из основных причин выхода ТЭНа из строя является пробой его изоляции, что может привести к полной неработоспособности устройства.

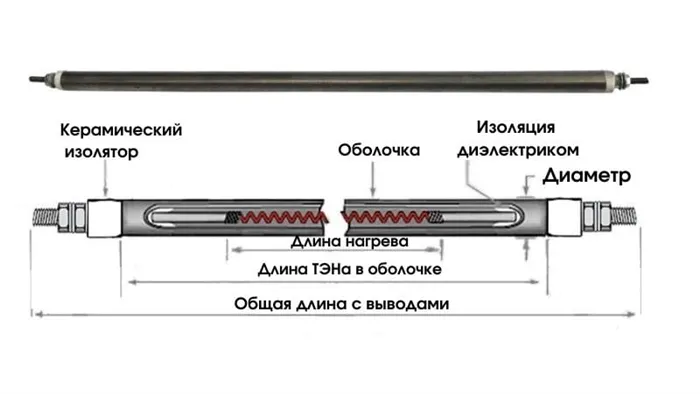

Если вы хотите более детально изучить конструкцию ТЭНа, рекомендуем ознакомиться с нашим материалом Устройство трубчатого нагревателя. Чтобы лучше понять, какие неисправности могут возникнуть с электронагревателем, ознакомьтесь с диаграммой, представленной ниже.
Причины неисправности трубчатых электронагревателей
Если нагреватель стал менее эффективным в нагреве воды, вам следует проверить его работоспособность. Процесс проверки не представляет особой сложности. Существует две основные поломки, которые могут привести к необходимости замены ТЭНа:
- Обрыв нихромовой спирали в результате перегрева;
- Короткое замыкание спирали на металлическую оболочку нагревателя.
Чаще всего ТЭНы выходят из строя именно из-за разрыва спирали, и каждый из описанных методов проверки может помочь выявить эту проблему.
Где находится ТЭН
Обычно ТЭН располагается в нижней части бака. Тем не менее, в зависимости от конструкции устройства, доступ к нему может быть организован по-разному. Например, в моделях Indesit и Ariston оптимальным способом добраться до нагревательного элемента будет снятие задней крышки, тогда как в большинстве моделей Bosch, Neff и Siemens потребуется разбирать переднюю панель.
Важно! Нет необходимости извлекать ТЭН из стиральной машины для проверки мультиметром; достаточно снять провода с клемм.
Проверка сопротивления ТЭНа
Для проверки сопротивления ТЭНа выполните следующие шаги:
- Сначала необходимо obestочить стиральную машину.
- Затем открутите заднюю панель или разберите переднюю. Снимите провода с клемм (рекомендуем фиксировать процесс на фотографии, чтобы вы могли легче собрать всё обратно в нужном порядке).
- Рассчитайте сопротивление вашего ТЭНа по формуле R= U²/P, где U – напряжение (обычно 220 В), а P – указанная на корпусе ТЭНа мощность.
Примечание! Например, если мощность вашего ТЭНа составляет 2 кВт, расчет будет следующим: 220²/2000 = 24,2 Ом. Как правило, рабочий диапазон сопротивления современных ТЭНов – от 20 до 40 Ом.

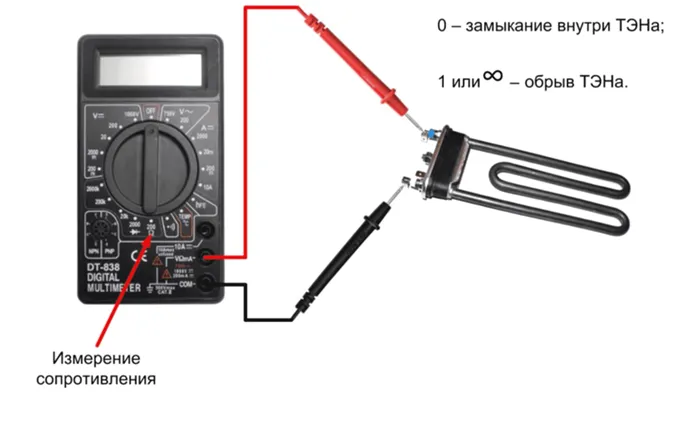

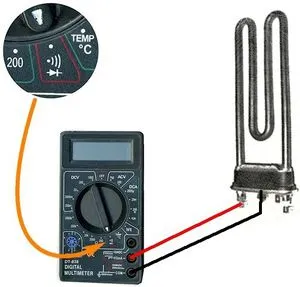

- Переключите мультиметр в режим измерения сопротивления (Ом). Установите селектор на 200 Ом.
- Прикрепите щупы тестера к клеммам ТЭНа.
- Если на дисплее тестера отобразилось значение, близкое к расчетному, это означает, что ТЭН работает нормально. При значении 1 – это признак обрыва спирали, а при значении 0 – короткое замыкание. В обоих случаях потребуется заменить ТЭН.
Простые расчеты
Перед проведением прозвонки ТЭНа водонагревателя полезно узнать его сопротивление. Иногда эту информацию можно найти в техническом паспорте устройства, но чаще всего там указана только мощность, которой достаточно для наших целей. Предположим, ваш ТЭН имеет мощность 1 кВт.
Сначала можно вычислить силу тока (I=P/U), протекающего через нагреватель, при таких заданных параметрах. Затем воспользуйтесь простой формулой: R=U²/P. Это значительно упрощает расчёты, так как вы сможете сразу подставить известные значения.
Пример расчета: 220² / 1000 = 4840 / 1000 = 4,84 Ом.
Таким образом, сопротивление ТЭНа можно вычислить, возведя сетевое напряжение в квадрат и поделив на паспортную мощность устройства. В нашем случае получается 4,85 Ом, округляя до двух знаков после запятой.

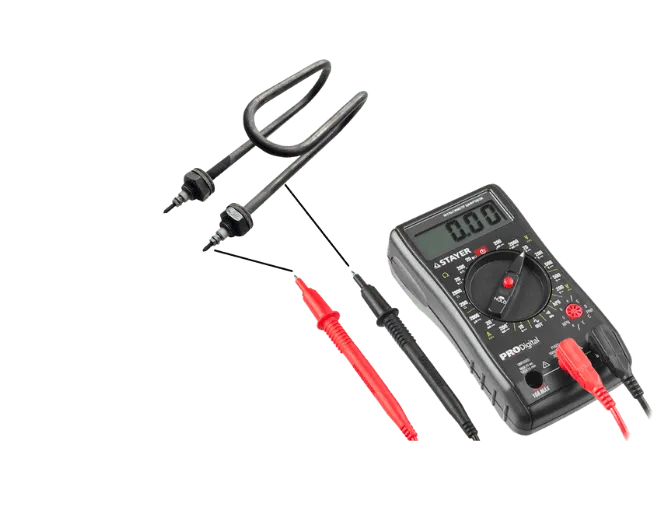

Тестирование мультиметром
Теперь приступим к использованию мультиметра. Прежде чем начинать проверку водонагревателя, обязательно отключите его от сети, вынув электрический шнур из розетки. Если у вас электрическая кухонная плита, то отключите автоматы в распределительном щите. В любом случае обесточьте устройство.
Рекомендуем следующий порядок действий:
- Обеспечьте доступ к выводам ТЭНа. Возможно, вам потребуется извлечь его полностью для удобства тестирования.
- Если на нагревателе имеется накипь, обязательно очистите его.
Проверка нагревателя тестером

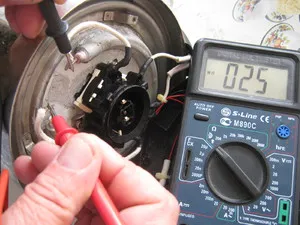

Инструкция проверки ТЭНа стиральной машины с использованием мультиметра достаточно проста. Сначала следует снять все провода с клемм, чтобы обеспечить достоверность показаний прибора. Способы проверки следующие:
Первый шаг

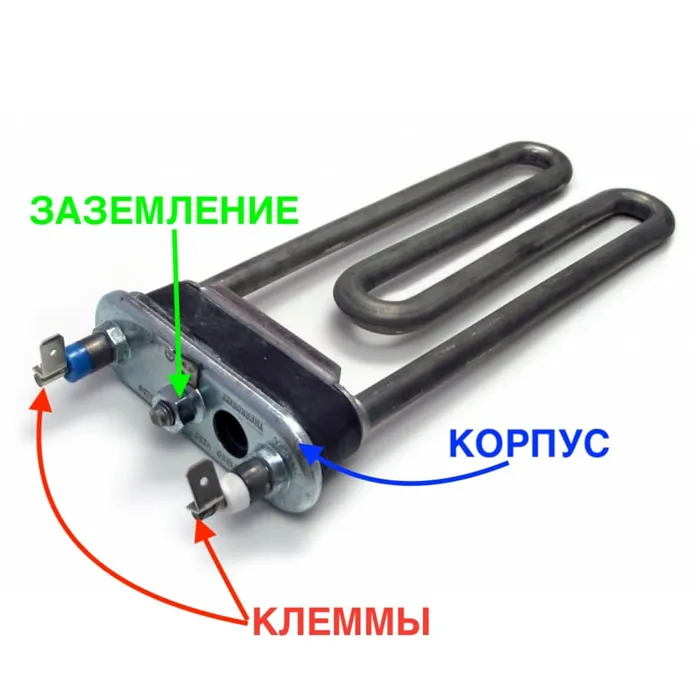

Установите мультиметр в режим измерения сопротивления в диапазоне 200 Ом. Прежде чем начать проверку, замкните щупы между собой, чтобы убедиться в точности прибора. Показания на дисплее должны быть равны нулю или близким к нулю. Затем касайтесь одним щупом к одной клемме ТЭНа и вторым щупом ко второй клемме. Средняя клемма (или крепящий болт) является заземлением и пока не проверяется, так как мы сосредоточены на целостности нагревающей спирали.

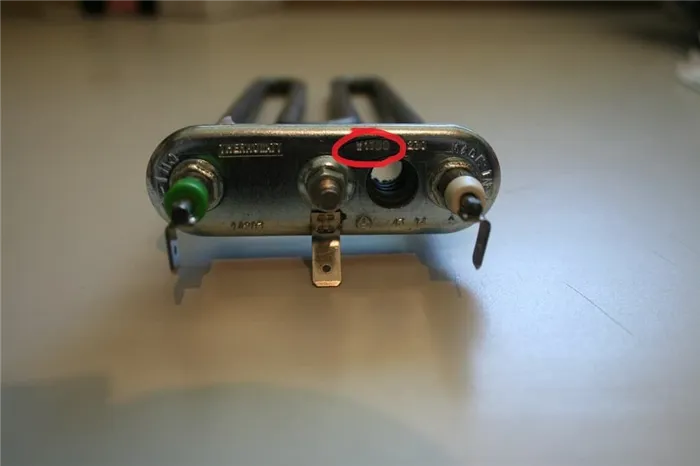

Если ТЭН исправен, мультиметр покажет сопротивление в пределах десятков Ом. Например, если мощность нагревателя 1900 Вт (это данные указаны на корпусе нагревателя и в инструкции), необходимо получить значение около 25,47 Ом.
Этот расчет проводится по формуле:
R=U²/P, где U представляет собой напряжение в сети (220 В), а P – мощность ТЭНа (в нашем примере 1900 Вт).

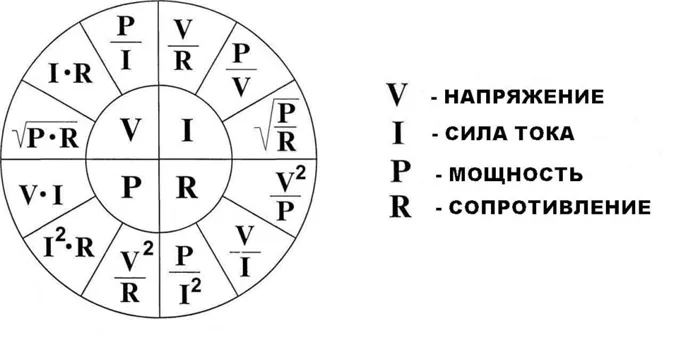

Также можно определить мощность при известном сопротивлении ТЭНа и напряжении сети:
В случае, если мультиметр показывает значение 1 (бесконечность), это означает, что произошло обрыв спирали внутри нагревателя. Если на дисплее отображается 0, это указывает на короткое замыкание. В обоих случаях понадобится покупка нового ТЭНа. Его мощность и размеры должны соответствовать старой модели.
Важно! Перед покупкой обязательно проверьте наличие термодатчика в ТЭНе. В одних моделях стиральных машин он установлен отдельно, в других – встроен в корпус ТЭНа. По этой причине вам нужно приобрести устройство, которое подходит вашей модели (с отверстием под термодатчик или без него).
Рекомендуется перенести исправный термодатчик со старого ТЭНа в новый, если таковой имеется. Либо же купите новый термодатчик с аналогичным сопротивлением, которое обычно указано на пластиковом гнезде. Проверить его работоспособность можно с помощью мультиметра, замерив сопротивление на двух контактах. Если опустить термодатчик в горячую воду, его сопротивление должно измениться.
Второй шаг

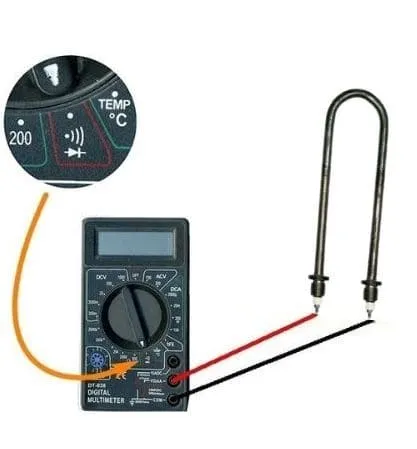

Установите мультиметр в режим прозвонки диодов или зуммер. При замыкании щупов исправный прибор издаст звук, и на экране отобразится ноль, что говорит о наличии цепи.
Теперь прикоснитесь одним щупом к любой клемме ТЭНа, а вторым щупом к корпусу нагревателя или заземляющей клемме. Это нужно для проверки на наличие пробоя с корпуса. Если мультиметр издает звук, то это подтверждает наличие пробоя – ТЭН необходимо заменить, поскольку это может привести к поражению электрическим током или полной остановке работы устройства. Если тестер Silent — всё в порядке.
Финальные действия
Установите прибор в режим измерения сопротивления на максимальном доступном диапазоне. В идеале воспользуйтесь мегаомметром. Проведите те же действия, что и в предыдущем пункте, стараясь не касаться щупов во время измерения для предотвращения искажений результатов.
Проверка ТЭНа без прибора
Если возможности проверить ТЭН мультиметром нет, можно ориентироваться на следующие методы для приблизительной оценки его исправности:
- Визуальный осмотр: в этом случае придется извлечь ТЭН из стиральной машины. При обнаружении явных трещин, черных пригорелых пятен, вздутий и глубоких царапин, без колебаний заменяйте деталь. Иногда сложно определить состояние нагревателя из-за накопившейся на нем накипи. В этом случае рекомендуется удалить её, замочив ТЭН в растворе уксуса или лимонной кислоты на 5-6 часов. Необходимо помнить, что накипь может существенно замедлить нагрев воды, а также привести к перегреву и быстрому выходу ТЭНа из строя.
- Использование индикаторной отвертки: хотя с её помощью невозможно точно определить пробой в нагревателе, зато можно проверить цепь. Для этого достаточно соприкоснуться пальцем к первой клемме, а жалом отвертки касаться второй питающей клеммы. Важно зажать металлический пятачок на конце отвертки другой рукой. Если индикатор засветится – цепь присутствует, и нагревающая спираль в ТЭНе цела. Такой индикатор-тестер также можно сделать самостоятельно.
- Проверка с использованием контрольной лампы: этот метод также применяется электриками и часто реализуется самостоятельно. Для его использования требуется знание и опыт обращения с электричеством, поэтому если вы не уверены в своих силах, не рискуйте. Проверка осуществляется путем подачи нуля от сети на один контакт нагревателя и фазы через лампу на второй контакт. Если ТЭН исправен, лампочка будет гореть.
Некоторые специалисты советуют пользоваться мультиметром или мегаомметром, так как проверка ТЭНа с использованием этих устройств позволяет добиться наибольшей точности. Метод, который мы описали, также подходит для проверки нагревателей в бойлерах, утюгах, электрочайниках и других устройствах.
